Trong hệ thống điều hòa, hơi lạnh không xuất hiện một cách ngẫu nhiên. Nó đi qua một chu trình nén, ngưng tụ, tiết lưu và bay hơi rất chặt chẽ. Nếu máy nén giống như trái tim, van tiết lưu chính là cửa điều phối giúp môi chất lạnh hạ áp đúng lúc. Hiểu van tiết lưu là gì sẽ giúp bạn biết vì sao điều hòa làm lạnh tốt, vì sao máy có thể tốn điện, và vì sao hệ thống tối ưu luôn cần kiểm soát dòng môi chất chính xác. Cùng Điều hoà Ecogreen – Vtec Asia tìm hiểu trong bài viết này.

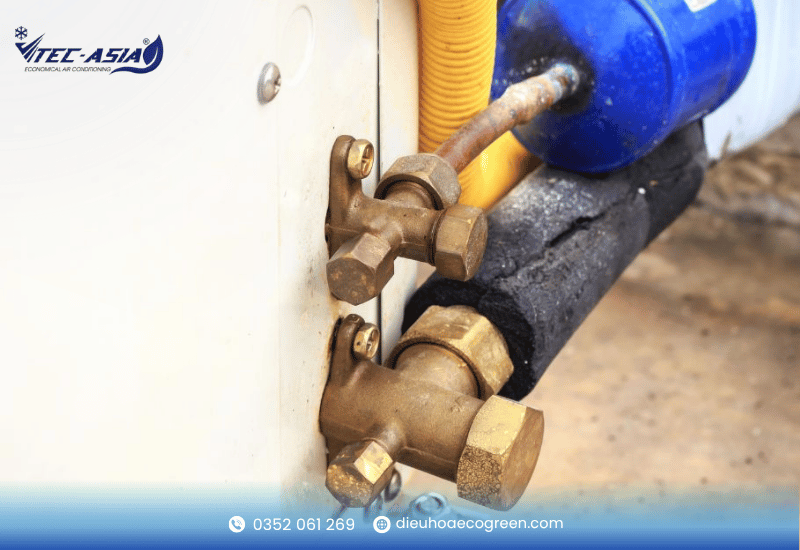

Van tiết lưu là gì trong hệ thống điều hòa không khí?
Van tiết lưu là bộ phận quan trọng trong hệ thống lạnh, có nhiệm vụ điều chỉnh lưu lượng môi chất lạnh trước khi đi vào dàn bay hơi. Bộ phận này giúp tạo điều kiện để quá trình làm lạnh diễn ra hiệu quả.
Định nghĩa van tiết lưu là gì
Van tiết lưu là thiết bị cơ khí dùng để điều chỉnh lưu lượng dòng chảy bằng cách thay đổi tiết diện lỗ thoát. Trong điều hòa không khí, van tiết lưu làm giảm áp suất môi chất lạnh từ dạng lỏng áp suất cao thành hỗn hợp lỏng-hơi áp suất thấp.
Nói dễ hiểu, môi chất lạnh sau khi đi qua dàn ngưng tụ vẫn đang ở trạng thái áp suất cao. Khi đi qua van tiết lưu, áp suất giảm đột ngột, nhiệt độ cũng giảm theo. Nhờ đó, môi chất lạnh sẵn sàng hấp thụ nhiệt tại dàn bay hơi và tạo ra hơi mát cho không gian.
Vai trò của van tiết lưu trong chu trình làm lạnh
Trong chu trình lạnh, van tiết lưu thường được lắp giữa dàn ngưng tụ và dàn bay hơi. Đây là vị trí chuyển tiếp quan trọng, nơi môi chất lạnh thay đổi trạng thái trước khi bước vào quá trình hấp thụ nhiệt.
Vai trò chính của van tiết lưu gồm:
- Điều chỉnh lưu lượng môi chất lạnh: Van tiết lưu kiểm soát lượng gas đi vào dàn bay hơi, tránh tình trạng quá nhiều hoặc quá ít môi chất.
- Giảm áp suất môi chất lạnh: Môi chất lạnh từ áp suất cao được hạ xuống áp suất thấp để giảm nhiệt độ trước khi làm lạnh.
- Duy trì hiệu suất làm lạnh ổn định: Khi dòng môi chất được kiểm soát tốt, dàn bay hơi hoạt động đều hơn và hệ thống làm lạnh hiệu quả hơn.

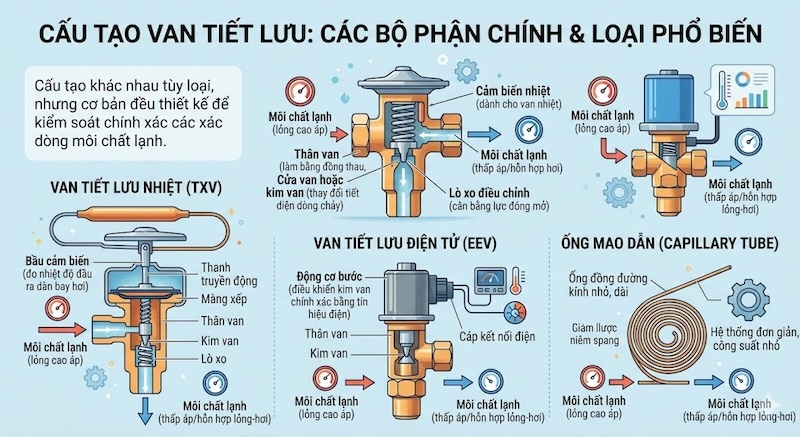

Cấu tạo van tiết lưu gồm những bộ phận nào?
Cấu tạo van tiết lưu có thể khác nhau tùy từng loại, nhưng về cơ bản đều được thiết kế để kiểm soát chính xác dòng môi chất lạnh đi qua hệ thống.
- Thân van: Thân van thường làm bằng đồng thau hoặc vật liệu chịu áp lực tốt. Đây là phần chứa toàn bộ cơ cấu điều tiết bên trong.
- Cửa van hoặc kim van: Bộ phận này thay đổi tiết diện dòng chảy, giúp kiểm soát lượng môi chất lạnh đi qua van tiết lưu.
- Lò xo điều chỉnh: Lò xo giúp cân bằng lực đóng mở của van, hỗ trợ duy trì lưu lượng môi chất phù hợp.
- Cảm biến nhiệt: Ở van tiết lưu nhiệt TXV, cảm biến nhiệt đo nhiệt độ tại dàn bay hơi để điều chỉnh lượng môi chất lạnh chính xác hơn.
- Ống mao dẫn: Một số hệ thống sử dụng ống mao dẫn để tạo tiết lưu đơn giản, thường gặp trong điều hòa dân dụng công suất nhỏ.

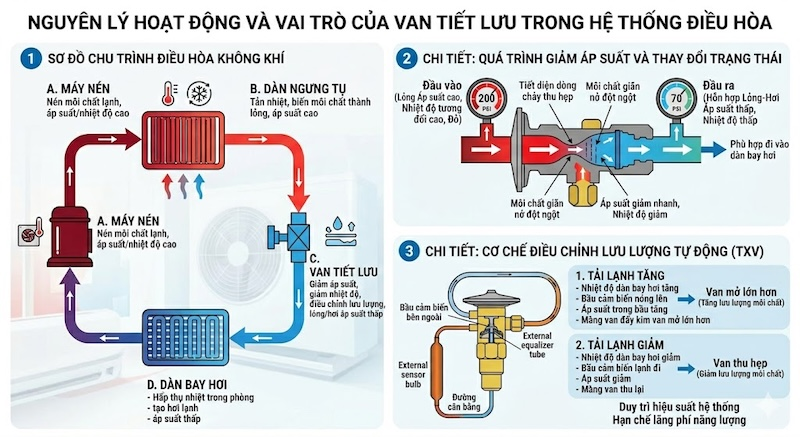

Nguyên lý hoạt động của van tiết lưu
Nguyên lý van tiết lưu dựa trên sự thay đổi áp suất đột ngột của môi chất lạnh. Khi áp suất giảm, nhiệt độ môi chất cũng giảm, tạo điều kiện cho quá trình hấp thụ nhiệt tại dàn bay hơi.
Quá trình giảm áp suất môi chất lạnh
Sau khi ra khỏi dàn ngưng tụ, môi chất lạnh ở trạng thái lỏng, áp suất cao và nhiệt độ tương đối cao. Khi đi qua van tiết lưu, tiết diện dòng chảy bị thu hẹp, khiến áp suất giảm nhanh.
Sau quá trình này, môi chất lạnh chuyển thành hỗn hợp lỏng-hơi áp suất thấp. Đây là trạng thái phù hợp để đi vào dàn bay hơi. Tại đây, môi chất hấp thụ nhiệt trong không khí và bay hơi, tạo ra hiệu ứng làm lạnh.
Cơ chế điều chỉnh lưu lượng tự động
Ở các loại van tiết lưu hiện đại, đặc biệt là van tiết lưu nhiệt hoặc van tiết lưu điện tử, quá trình điều chỉnh không diễn ra cố định. Van có thể thay đổi độ mở dựa trên áp suất hoặc nhiệt độ thực tế của hệ thống.
Khi tải lạnh tăng, van mở lớn hơn để đưa thêm môi chất vào dàn bay hơi. Khi tải lạnh giảm, van thu hẹp lại để tránh dư môi chất. Cơ chế này giúp hệ thống vận hành ổn định, hạn chế lãng phí năng lượng.
Chu trình hoạt động trong hệ thống điều hòa
Trong điều hòa, môi chất lạnh di chuyển theo chu trình khép kín. Máy nén nén môi chất lên áp suất cao, dàn ngưng tụ giải nhiệt, van tiết lưu hạ áp, sau đó dàn bay hơi hấp thụ nhiệt.
Dòng hoạt động có thể hiểu đơn giản như sau:
- Máy nén: Nén môi chất lạnh lên áp suất cao.
- Dàn ngưng tụ: Tản nhiệt và biến môi chất thành dạng lỏng.
- Van tiết lưu: Giảm áp suất, giảm nhiệt độ và điều chỉnh lưu lượng môi chất.
- Dàn bay hơi: Hấp thụ nhiệt trong phòng để tạo hơi lạnh.

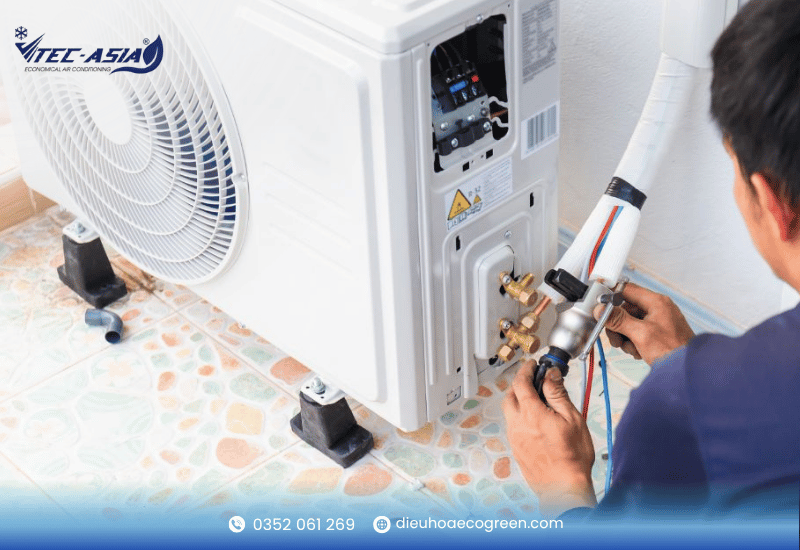

Các loại van tiết lưu phổ biến hiện nay
Tùy công suất, mục đích sử dụng và yêu cầu điều khiển, hệ thống lạnh có thể dùng nhiều loại van tiết lưu khác nhau.
- Van tiết lưu nhiệt TXV: Loại van này dùng cảm biến nhiệt để điều chỉnh lưu lượng môi chất lạnh. TXV thường dùng trong hệ thống cần độ ổn định cao.
- Van tiết lưu điện tử EEV: Van tiết lưu điện tử điều khiển bằng tín hiệu điện, có độ chính xác cao. Loại này thường xuất hiện trong hệ thống hiện đại, cần tối ưu hiệu suất.
- Ống mao dẫn: Đây là dạng tiết lưu đơn giản, chi phí thấp, thường dùng trong điều hòa dân dụng hoặc thiết bị lạnh công suất nhỏ.
Ứng dụng của van tiết lưu trong thực tế
Van tiết lưu được sử dụng rộng rãi trong các hệ thống cần kiểm soát nhiệt độ, áp suất và lưu lượng môi chất lạnh.
- Điều hòa dân dụng: Van tiết lưu giúp điều hòa tạo hơi lạnh ổn định, phục vụ nhu cầu làm mát trong nhà ở, văn phòng nhỏ.
- Điều hòa công nghiệp: Với hệ thống công suất lớn, van tiết lưu hỗ trợ kiểm soát tải lạnh và duy trì hiệu suất vận hành.
- Kho lạnh: Van tiết lưu giúp ổn định nhiệt độ bảo quản thực phẩm, dược phẩm và hàng hóa cần môi trường lạnh.
- Điều hòa ô tô: Trong ô tô, van tiết lưu còn được gọi là van giãn nở, giúp hệ thống lạnh cabin hoạt động hiệu quả.
- Hệ thống HVAC trung tâm: Van tiết lưu góp phần kiểm soát dòng môi chất trong các công trình thương mại, nhà xưởng và tòa nhà lớn.
- Hệ chiller trung tâm: Van tiết lưu dùng để giảm áp môi chất lạnh trước dàn bay hơi, giúp chiller làm lạnh nước ổn định và chạy đúng hiệu suất.
- Hệ VRV/VRF: Van tiết lưu điện tử dùng để điều chỉnh lượng gas cấp cho từng dàn lạnh theo tải thực tế, giúp từng phòng mát đúng nhu cầu và tiết kiệm điện.
Van tiết lưu ảnh hưởng thế nào đến hiệu suất và điện năng?
Van tiết lưu không chỉ liên quan đến khả năng làm lạnh, mà còn ảnh hưởng đến mức tiêu thụ điện của toàn hệ thống. Khi dòng môi chất được kiểm soát đúng, điều hòa làm lạnh nhanh hơn và vận hành ít hao phí hơn.
- Van tiết lưu hoạt động không chuẩn: Hệ thống có thể làm lạnh yếu, chạy lâu, máy nén chịu tải nhiều và tiêu thụ điện cao hơn.
- Van tiết lưu điều tiết tối ưu: Môi chất lạnh đi vào dàn bay hơi đúng lượng, giúp hệ thống đạt nhiệt độ nhanh và duy trì vận hành ổn định.
- Hệ thống thiết kế đồng bộ: Van tiết lưu chỉ là một phần trong tổng thể. Muốn tiết kiệm điện, cần tối ưu cả máy nén, dàn trao đổi nhiệt, đường ống và phương án phân phối gió.
Các lỗi van tiết lưu thường gặp trong hệ thống điều hòa
Van tiết lưu là bộ phận kiểm soát lượng môi chất lạnh đi vào dàn bay hơi. Khi van hoạt động sai, hệ thống điều hòa không chỉ làm lạnh kém mà còn có thể bị sai lệch áp suất, tăng điện năng tiêu thụ, đóng tuyết dàn lạnh hoặc ảnh hưởng đến tuổi thọ máy nén.
Van tiết lưu bị nghẹt
Van tiết lưu bị nghẹt làm giảm lượng môi chất lạnh đi qua van, khiến dàn bay hơi không được cấp đủ gas để trao đổi nhiệt. Lỗi này ảnh hưởng trực tiếp đến khả năng làm lạnh, áp suất hút và hiệu suất vận hành của hệ thống.
Khi van bị nghẹt, điều hòa thường làm lạnh yếu, phòng lâu đạt nhiệt độ cài đặt và máy phải chạy lâu hơn. Nếu tình trạng kéo dài, máy nén có thể hoạt động trong điều kiện thiếu môi chất hồi về, làm tăng nhiệt độ vận hành và giảm độ bền thiết bị.

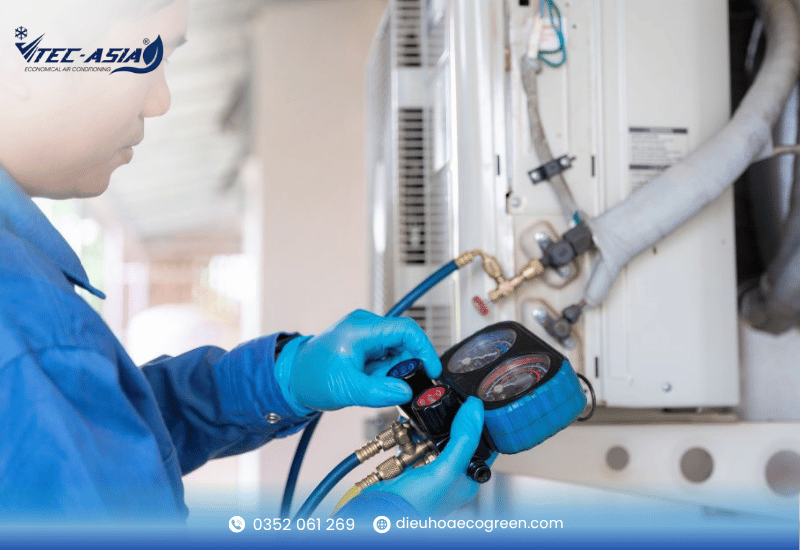

Van mở quá nhỏ
Van mở quá nhỏ khiến môi chất lạnh vào dàn bay hơi ít hơn nhu cầu thực tế. Lỗi này ảnh hưởng đến công suất làm lạnh, độ quá nhiệt và thời gian làm mát của điều hòa.
Do dàn lạnh không nhận đủ môi chất, khả năng hấp thụ nhiệt giảm rõ rệt. Người dùng có thể thấy gió thổi ra không đủ lạnh, máy chạy liên tục nhưng hiệu quả thấp. Trường hợp này cũng khiến hệ thống tiêu thụ điện nhiều hơn vì phải vận hành lâu để bù lại công suất làm lạnh bị thiếu.
Van mở quá lớn
Van mở quá lớn làm lượng môi chất lạnh cấp vào dàn bay hơi vượt mức cần thiết. Lỗi này ảnh hưởng đến độ quá nhiệt, áp suất hút, dàn bay hơi và đặc biệt là máy nén.
Khi môi chất cấp quá nhiều, gas có thể chưa kịp bay hơi hoàn toàn trước khi quay về máy nén. Điều này làm tăng nguy cơ hồi lỏng, khiến máy nén bị va đập thủy lực, giảm tuổi thọ hoặc hư hỏng nặng. Đây là một trong những lỗi cần xử lý sớm vì máy nén là bộ phận có chi phí sửa chữa cao.
Van phản hồi tải chậm
Van phản hồi tải chậm là tình trạng van không điều chỉnh kịp khi tải lạnh thay đổi, ví dụ khi phòng có thêm người, cửa mở thường xuyên hoặc nhiệt độ môi trường tăng. Lỗi này ảnh hưởng đến độ ổn định nhiệt độ, khả năng kiểm soát áp suất và sự cân bằng của chu trình lạnh.
Khi van phản hồi chậm, điều hòa có thể lúc lạnh sâu, lúc làm lạnh yếu, gây dao động nhiệt độ trong phòng. Hệ thống cũng dễ vận hành thiếu ổn định hơn do lượng môi chất cấp vào dàn bay hơi không khớp với tải thực tế. Nghiên cứu về van tiết lưu điện tử cho thấy đặc tính điều khiển của van có thể ảnh hưởng đến độ ổn định vận hành của hệ thống lạnh.
Van tiết lưu điện tử lỗi tín hiệu
Van tiết lưu điện tử lỗi tín hiệu xảy ra khi bộ điều khiển, dây kết nối, cuộn coil hoặc tín hiệu cảm biến không truyền đúng lệnh đóng/mở van. Lỗi này ảnh hưởng đến khả năng điều tiết lưu lượng môi chất, độ quá nhiệt và hiệu suất làm lạnh tổng thể.
Khi tín hiệu sai, van có thể mở không đúng vị trí thực tế mà hệ thống cần. Nếu mở thiếu, điều hòa làm lạnh kém; nếu mở thừa, hệ thống có nguy cơ hồi lỏng về máy nén. Một số hệ thống EEV hiện đại phải theo dõi độ quá nhiệt, tốc độ máy nén hoặc vị trí van để phát hiện lỗi và bảo vệ máy nén.
Cảm biến TXV hoạt động không chính xác
Cảm biến TXV, thường là bầu cảm biến nhiệt gắn trên đường hút, có nhiệm vụ nhận biết nhiệt độ gas về để điều chỉnh độ mở van. Khi cảm biến đặt sai vị trí, tiếp xúc nhiệt kém hoặc phản hồi sai, lỗi này ảnh hưởng đến độ mở van, độ quá nhiệt, dàn bay hơi và độ an toàn của máy nén.
Nếu cảm biến đọc sai nhiệt độ, van có thể cấp thiếu hoặc cấp thừa môi chất vào dàn bay hơi. Điều này làm hệ thống mất cân bằng: khi thiếu gas sẽ làm lạnh kém, khi thừa gas sẽ tăng nguy cơ hồi lỏng. Việc bầu cảm biến TXV tiếp xúc nhiệt kém với đường hút cũng được ghi nhận là nguyên nhân gây sai lệch trong quá trình điều khiển van.
Dấu hiệu van tiết lưu hoạt động không ổn định
Van tiết lưu có nhiệm vụ điều chỉnh lưu lượng môi chất lạnh trước khi đi vào dàn bay hơi. Khi bộ phận này hoạt động không ổn định, hệ thống làm lạnh dễ bị mất cân bằng, ảnh hưởng trực tiếp đến hiệu suất vận hành của điều hòa.
- Điều hòa lạnh yếu: Khi van tiết lưu cấp môi chất lạnh không đều hoặc không đủ, dàn lạnh không thể hấp thụ nhiệt hiệu quả. Người dùng có thể cảm nhận rõ tình trạng điều hòa chạy lâu nhưng phòng vẫn không đạt được mức nhiệt mong muốn.

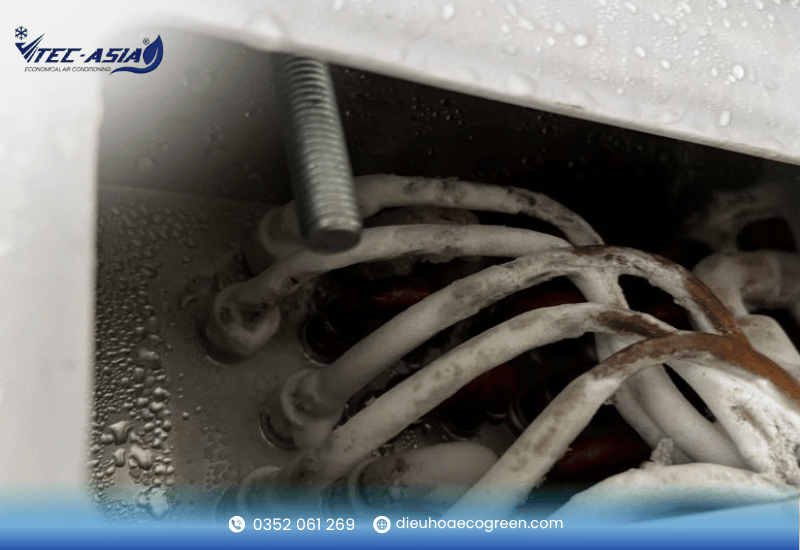

- Dàn lạnh đóng tuyết: Van tiết lưu bị nghẹt hoặc điều tiết sai lưu lượng có thể khiến áp suất và nhiệt độ tại dàn lạnh giảm quá mức. Lúc này, hơi ẩm trong không khí dễ ngưng tụ và đóng tuyết trên bề mặt dàn lạnh.
- Áp suất hút thấp bất thường: Nếu lượng môi chất đi qua van tiết lưu quá ít, áp suất hút của máy nén sẽ giảm thấp hơn mức tiêu chuẩn.
- Máy nén chạy liên tục: Khi quá trình làm lạnh không đạt hiệu quả, máy nén phải hoạt động lâu hơn để bù lại phần công suất thiếu hụt. Tình trạng này kéo dài có thể làm máy nén nóng, nhanh hao mòn và giảm tuổi thọ thiết bị.
- Điện năng tiêu thụ tăng cao: Van tiết lưu hoạt động không ổn định khiến điều hòa phải vận hành với thời gian dài hơn bình thường. Điều này làm lượng điện tiêu thụ tăng lên, trong khi hiệu quả làm mát lại không tương xứng.
- Nhiệt độ phòng không ổn định: Khi lưu lượng môi chất lạnh thay đổi thất thường, nhiệt độ phòng có thể lúc lạnh sâu, lúc lại không đủ mát. Đây là dấu hiệu dễ nhận biết ở những hệ thống điều hòa đã vận hành lâu ngày hoặc ít được bảo dưỡng.
Checklist bảo trì van tiết lưu cho chủ nhà xưởng
| Hạng mục kiểm tra | Chỉ số / dữ liệu cần theo dõi | Ngưỡng tham khảo | Dấu hiệu bất thường | Khuyến nghị xử lý |
| Kiểm tra áp suất hút và áp suất đẩy | Áp suất hút, áp suất đẩy khi máy chạy ổn định | Phụ thuộc loại gas; cần so với thông số chuẩn của nhà sản xuất | Áp suất hút thấp bất thường, áp suất đẩy dao động, máy lạnh yếu | Kiểm tra lượng gas, tình trạng nghẹt van tiết lưu, lọc gas và dàn trao đổi nhiệt |
| Kiểm tra cảm biến nhiệt TXV | Vị trí bầu cảm biến, độ bám trên ống hút, khả năng phản hồi nhiệt | Bầu cảm biến cần ôm sát ống hút, thường đặt tại vị trí 3 giờ hoặc 9 giờ trên ống nằm ngang | Cảm biến lỏng, đặt sai vị trí, không cách nhiệt tốt | Cố định lại cảm biến, bọc cách nhiệt và kiểm tra phản ứng đóng/mở của van |
| Theo dõi hiện tượng đóng tuyết | Quan sát dàn lạnh, ống hút, khu vực sau van tiết lưu | Không nên có tuyết dày hoặc đóng băng kéo dài khi máy vận hành bình thường | Dàn lạnh đóng tuyết, ống hút bám tuyết, gió ra yếu | Kiểm tra lưu lượng gió, lọc gió, quạt dàn lạnh, thiếu gas hoặc van tiết lưu bị nghẹt |
| Vệ sinh lọc gas | Tình trạng phin lọc, lọc gas, chênh nhiệt trước và sau lọc | Chênh nhiệt qua lọc gas nên rất thấp, gần như không đáng kể | Một đầu lọc lạnh hơn rõ rệt, có đọng sương/tuyết, áp suất hút thấp | Vệ sinh hoặc thay lọc gas, hút chân không và nạp gas đúng quy trình |
| Kiểm tra độ ổn định superheat | Độ quá nhiệt tại đường hút | Thường khoảng 5–8°C với nhiều hệ thống dân dụng, tùy thiết kế | Superheat quá cao: thiếu gas/nghẹt van; quá thấp: nguy cơ hồi lỏng về máy nén | Đo bằng đồng hồ áp suất và nhiệt kế kẹp ống, sau đó điều chỉnh theo tài liệu kỹ thuật |
| Không tự điều chỉnh van sai kỹ thuật | Số vòng chỉnh van, phản ứng áp suất và superheat sau khi chỉnh | Chỉ chỉnh từng bước nhỏ, cần chờ hệ thống ổn định trước khi đo lại | Vặn quá tay khiến máy lạnh kém, áp suất mất cân bằng, máy nén chạy nặng | Chỉ kỹ thuật viên có thiết bị đo chuyên dụng mới nên điều chỉnh van tiết lưu |
Kết luận
Hiểu van tiết lưu là gì giúp bạn nhìn rõ hơn cách hệ thống điều hòa tạo ra hơi lạnh. Đây là bộ phận điều chỉnh lưu lượng, giảm áp suất môi chất lạnh và hỗ trợ dàn bay hơi hấp thụ nhiệt hiệu quả.
Tuy nhiên, để điều hòa vận hành tiết kiệm, không thể chỉ nhìn vào van tiết lưu. Cần đánh giá toàn bộ thiết kế hệ thống, từ công suất, đường ống, trao đổi nhiệt đến phương án lắp đặt. Giải pháp điều hòa siêu tiết kiệm của Vtec Asia giúp tối ưu chi phí đầu tư, giảm điện tiêu thụ và linh hoạt hơn so với nhiều hệ thống điều hòa truyền thống.
Liên hệ Điều hoà Ecogreen – Vtec Asia hôm nay để được tư vấn giải pháp điều hòa siêu tiết kiệm phù hợp cho nhà xưởng, văn phòng, showroom hoặc không gian thương mại của bạn.
