Kích thước miệng gió điều hòa âm trần không chỉ là thông số để khoét trần hay đặt mua phụ kiện. Đây là yếu tố ảnh hưởng trực tiếp đến lưu lượng gió, độ ồn, khả năng làm mát và thẩm mỹ của toàn bộ không gian. Nếu chọn sai, hệ thống có thể hoạt động kém hiệu quả dù máy lạnh đủ công suất. Vì vậy, trước khi thi công các điều hòa âm trần, bạn nên hiểu rõ các kích thước phổ biến, cách chọn theo từng loại miệng gió và công suất máy. Cùng Điều hoà Ecogreen – Vtec Asia tìm hiểu trong bài viết này.
Bảng kích thước miệng gió điều hòa âm trần phổ biến hiện nay
Kích thước miệng gió điều hòa âm trần có thể thay đổi theo từng loại cửa gió, công suất điều hòa, lưu lượng gió, thiết kế ống gió và cấu trúc trần của công trình. Vì vậy, các thông số dưới đây chỉ mang tính tham khảo, giúp bạn có cơ sở ban đầu khi lựa chọn hoặc trao đổi với đơn vị thiết kế, thi công HVAC.
| Loại miệng gió điều hòa âm trần | Đặc điểm | Kích thước phổ biến |
| Miệng gió nan bầu dục | Nan cong dạng bầu dục, phân phối gió nhẹ, tính thẩm mỹ cao | 300x300mm – 1000x500mm |
| Miệng gió khe dài Linear | Dạng khe dài, mảnh, có thể ghép nối thành dải | 460x260mm – 1060x260mm |
| Miệng gió khuếch tán vuông | Mặt vuông nhiều lớp nan, giúp gió tỏa đều | 200x200mm – 600x600mm |
| Miệng gió khuếch tán tròn | Dạng tròn đồng tâm, phân bổ khí theo nhiều hướng | Ø250mm – Ø750mm |
| Miệng gió tròn | Thiết kế tròn đơn giản, phù hợp trần cao hoặc khu vực cần lưu thông khí mạnh | Ø250mm – Ø750mm |
| Miệng gió nan Z chữ nhật | Nan nghiêng chữ Z, hỗ trợ chắn mưa, bụi và côn trùng | 300x150mm – 1000x500mm |
| Miệng gió lá sách | Nan ngang nghiêng, thường dùng cho hồi gió hoặc thông gió | 210x210mm – 510x510mm |
| Miệng gió 4 hướng thổi | Dạng vuông, phân phối gió ra 4 hướng | 300x300mm – 600x600mm |

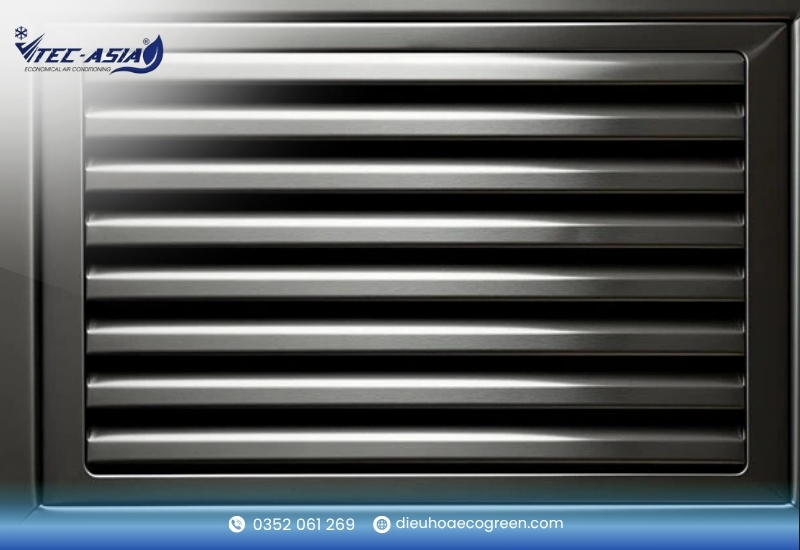

Kích thước miệng gió điều hòa âm trần nan bầu dục
Cửa gió điều hòa âm trần nan bầu dục có thiết kế các nan gió dài, hơi cong, tạo cảm giác mềm mại và gọn gàng khi lắp trên trần hoặc vách tường. Nhờ hình dáng bầu dục, luồng gió đi qua cửa thường được phân phối nhẹ hơn, phù hợp với các không gian cần cả hiệu quả làm mát và tính thẩm mỹ.
Về chất liệu, cửa gió nan bầu dục thường được làm từ nhôm, thép sơn tĩnh điện hoặc nhựa cao cấp. Trong hệ thống điều hòa âm trần, loại cửa gió này có thể dùng làm miệng gió cấp, miệng gió hồi hoặc lắp trực tiếp vào hệ thống ống thông gió.
| Loại cửa gió nan bầu dục | Kích thước phổ biến | Vị trí sử dụng |
| Cửa gió nan bầu dục đơn | 300x300mm, 400x400mm, 500x500mm | Phù hợp làm cửa gió cấp cho phòng nhỏ, văn phòng, phòng họp |
| Cửa gió nan bầu dục đôi | 600x300mm, 800x400mm, 1000x500mm | Dùng cho phòng lớn, khu vực cần lưu lượng gió mạnh hơn |
| Cửa gió nan bầu dục có lưới lọc | 400x200mm, 600x300mm, 800x400mm | Phù hợp khu vực cần hạn chế bụi, hỗ trợ lọc không khí hồi |
| Cửa gió nan bầu dục có damper | 500x250mm, 600x300mm, 800x400mm | Dùng khi cần điều chỉnh lưu lượng gió linh hoạt |
| Cửa gió nan bầu dục hồi gió | 400x400mm, 600x600mm, 800x800mm | Dùng để lắp đặt cho hệ thống hồi gió |

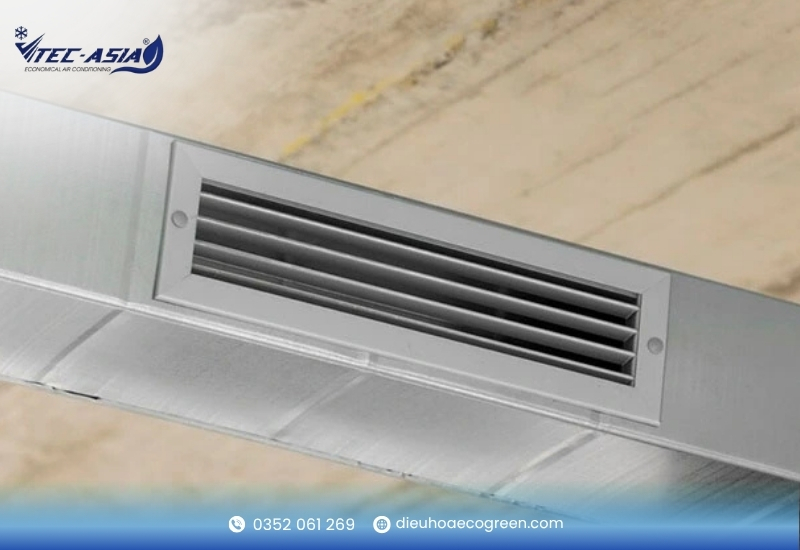

Kích thước miệng gió điều hòa âm trần khe dài Linear
Cửa gió điều hòa âm trần khe dài Linear có thiết kế dạng khe dài, mảnh và các nan gió chạy song song nhau, tạo cảm giác liền mạch khi lắp trên trần hoặc vách tường. Nhờ kiểu dáng tối giản và hiện đại, loại cửa gió này thường được sử dụng trong văn phòng, khách sạn, showroom, trung tâm thương mại hoặc các không gian yêu cầu tính thẩm mỹ cao.
Về chất liệu, cửa gió khe dài Linear thường được sản xuất từ nhôm A6063 – T5 với khung định hình dày khoảng 1.2mm và nan định hình dày khoảng 1.0mm.
Loại cửa gió này có thể dùng cho cả hệ thống cấp gió và hồi gió. Ngoài việc đảm bảo khả năng phân phối khí lạnh đều hơn, thiết kế khe dài còn giúp giấu miệng gió khéo léo vào hệ trần, tạo cảm giác không gian gọn và sang trọng hơn so với các loại cửa gió truyền thống.
| Kích thước mặt (D) | Kích thước cổ (W) | Kích thước hộp gió (A) | Kích thước lỗ trần (B) |
| 460 × 260mm | 400 × 200mm | 410 × 210mm | 430 × 230mm |
| 660 × 260mm | 600 × 200mm | 610 × 210mm | 630 × 230mm |
| 860 × 260mm | 800 × 200mm | 810 × 210mm | 830 × 230mm |
| 1060 × 260mm | 1000 × 200mm | 1010 × 210mm | 1030 × 230mm |

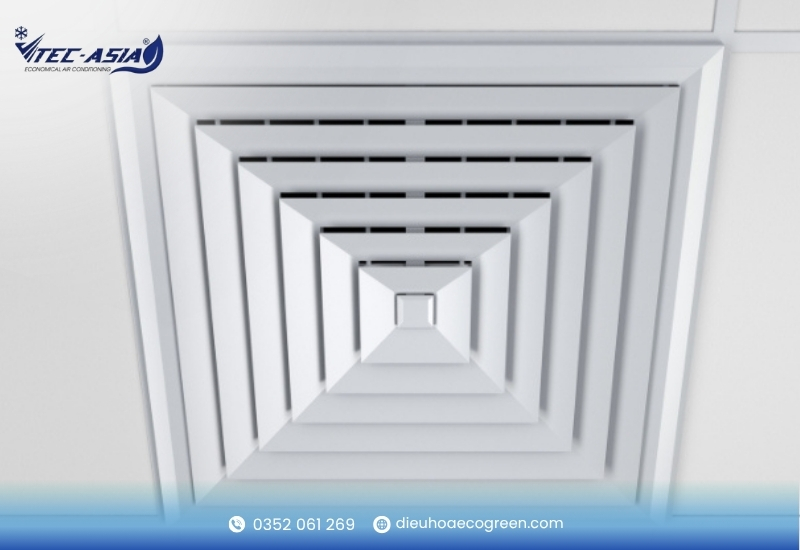

Kích thước miệng gió điều hòa âm trần khuếch tán
Cửa gió điều hòa âm trần khuếch tán có thiết kế dạng vuông hoặc tròn, thường gồm nhiều lớp nan hoặc các chi tiết phân tán gió trên bề mặt. Nhờ cấu tạo này, luồng khí lạnh được tỏa đều, nhẹ và hạn chế thổi trực tiếp vào một vị trí cố định trong phòng.
Về chất liệu, cửa gió khuếch tán thường được làm từ nhôm, inox hoặc nhựa cao cấp. Trong đó, khung nhôm định hình có độ dày khoảng 1.0 – 1.2mm được sử dụng phổ biến nhờ trọng lượng nhẹ, độ bền tốt và dễ đồng bộ với hệ trần thạch cao.
Loại cửa gió này phù hợp với các không gian cần phân phối gió đều như văn phòng, phòng họp, sảnh lớn, trung tâm thương mại hoặc khu vực sinh hoạt chung.
| Kích thước mặt | Kích thước cổ cửa | Kích thước lỗ khoét trần |
| 600 × 600mm | 450 × 450mm | 550 × 550mm |
| 550 × 550mm | 400 × 400mm | 500 × 500mm |
| 500 × 500mm | 350 × 350mm | 450 × 450mm |
| 450 × 450mm | 300 × 300mm | 400 × 400mm |
| 400 × 400mm | 250 × 250mm | 350 × 350mm |
| 350 × 350mm | 200 × 200mm | 300 × 300mm |
| 300 × 300mm | 150 × 150mm | 250 × 250mm |
| 250 × 250mm | 100 × 100mm | 200 × 200mm |

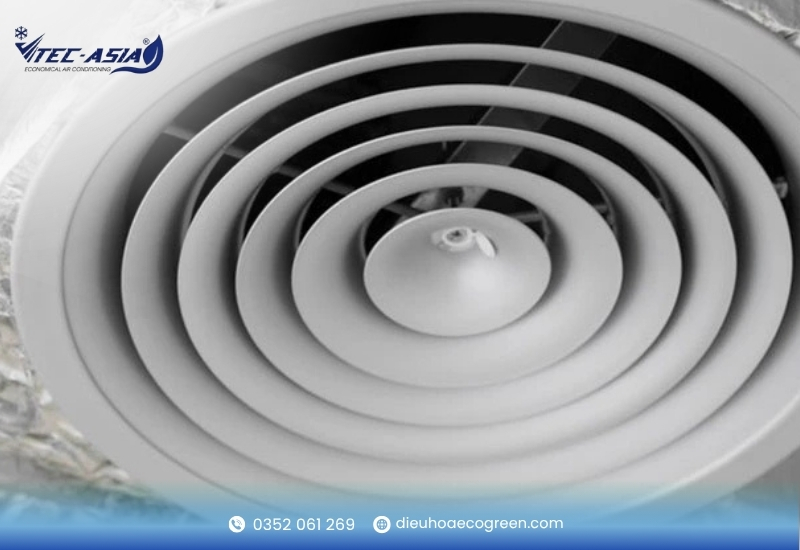

Kích thước miệng gió tròn điều hòa âm trần
Cửa gió tròn điều hòa âm trần có thiết kế dạng hình tròn với nhiều vòng đồng tâm xếp chồng lên nhau. Ở trung tâm thường có phần lồi hoặc lõm nhẹ giúp điều hướng luồng khí và hỗ trợ phân phối gió hiệu quả hơn.
Loại cửa gió này thường được làm từ nhôm định hình với khung viền nhôm ép liền tấm dày khoảng 1.2mm.
Cửa gió tròn phù hợp với các khu vực có trần cao, trần hở, nhà xưởng, khu công nghiệp hoặc những không gian cần khả năng lưu thông khí mạnh.
| Kích thước mặt | Kích thước cổ | Kích thước ống gió | Kích thước lỗ trần |
| 250mm | 150mm | 160mm | 240mm |
| 450mm | 300mm | 410mm | 390mm |
| 555mm | 450mm | 460mm | 540mm |
| 750mm | 600mm | 610mm | 690mm |

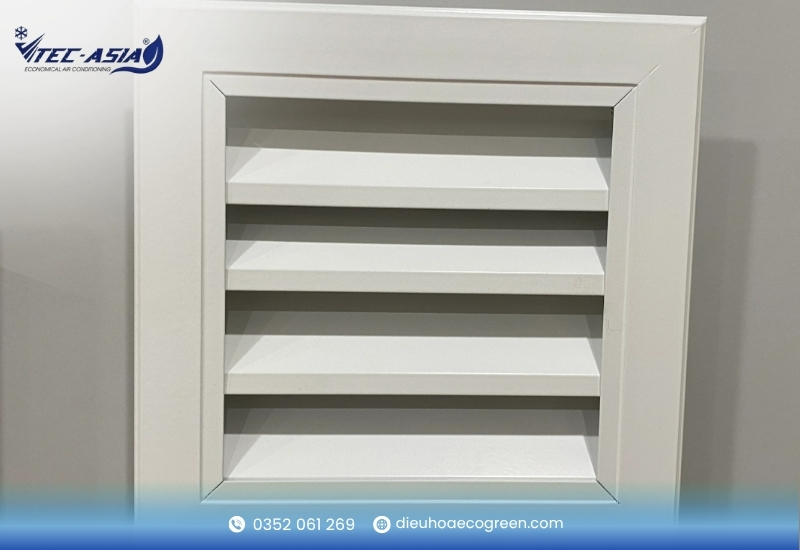

Kích thước miệng gió nan Z chữ nhật
Miệng gió nan Z chữ nhật, còn gọi là cửa gió Louver, có các nan ngang xếp song song và nghiêng theo dạng chữ Z. Thiết kế này giúp không khí lưu thông nhưng vẫn hạn chế nước mưa, bụi bẩn và côn trùng đi vào hệ thống.
Cửa gió nan Z thường được làm từ nhôm, inox hoặc nhựa cao cấp. Với các vị trí ngoài trời, nên ưu tiên vật liệu có khả năng chống oxy hóa tốt để tăng độ bền khi sử dụng.
Loại cửa gió này thường dùng cho hệ thống hồi gió, thông gió, nhà xưởng, kho bãi, khu kỹ thuật hoặc các vị trí lắp ngoài trời cần chắn mưa, bụi và côn trùng.
| Kích thước phủ bì | Kích thước cổ |
| 200 × 200mm | 150 × 150mm |
| 300 × 200mm | 250 × 150mm |
| 400 × 200mm | 350 × 150mm |
| 500 × 200mm | 450 × 150mm |
| 600 × 200mm | 550 × 150mm |
| 700 × 200mm | 650 × 150mm |
| 300 × 300mm | 250 × 250mm |
| 400 × 300mm | 350 × 250mm |
| 500 × 300mm | 450 × 250mm |
| 600 × 300mm | 550 × 250mm |
| 400 × 400mm | 350 × 350mm |
| 500 × 400mm | 450 × 350mm |
| 600 × 400mm | 550 × 350mm |
| 700 × 400mm | 650 × 350mm |
| 800 × 400mm | 750 × 350mm |
| 900 × 400mm | 850 × 350mm |
| 500 × 500mm | 450 × 450mm |
| 600 × 500mm | 550 × 450mm |

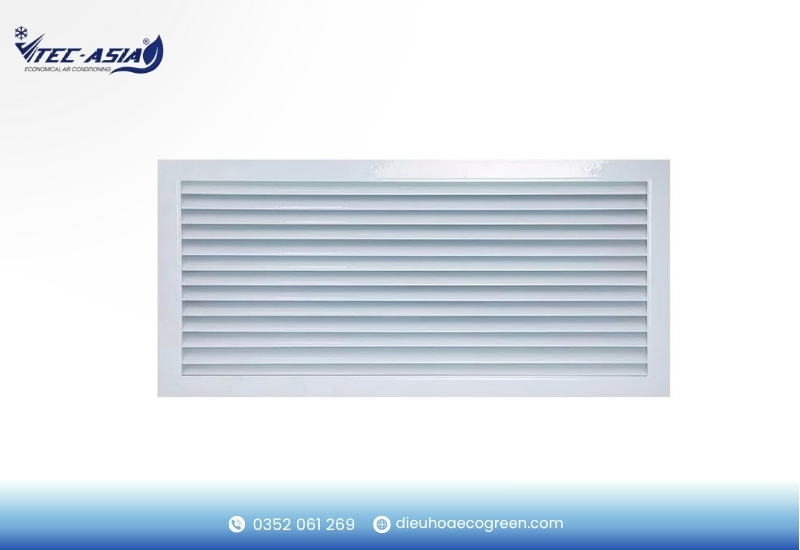

Kích thước miệng gió lá sách chữ nhật hoặc vuông
Miệng gió lá sách dạng vuông hoặc chữ nhật là lựa chọn phổ biến trong các hệ thống thông gió và điều hòa không khí. Thiết kế gồm phần khung bao chắc chắn, bên trong là các nan lá sách đặt song song theo phương ngang và có độ nghiêng phù hợp để hỗ trợ lưu thông không khí hiệu quả.
Về cấu tạo, sản phẩm thường được gia công từ nhôm định hình với độ dày khoảng 0.9–1.2 mm.
Miệng gió lá sách hình vuông hoặc chữ nhật thường được lắp tại các vị trí cấp gió, hồi gió hoặc thông gió trong văn phòng, nhà xưởng, trung tâm thương mại, chung cư và các công trình dân dụng.
| Kích thước mặt (mm) | Kích thước cổ (mm) | Kích thước ống gió (mm) | Kích thước lỗ trần (mm) |
| 210 x 210 | 150 x 150 | 160 x 160 | 260 x 260 |
| 285 x 285 | 225 x 225 | 235 x 235 | 335 x 335 |
| 435 x 435 | 300 x 300 | 310 x 310 | 410 x 410 |
| 510 x 510 | 450 x 450 | 460 x 460 | 560 x 560 |

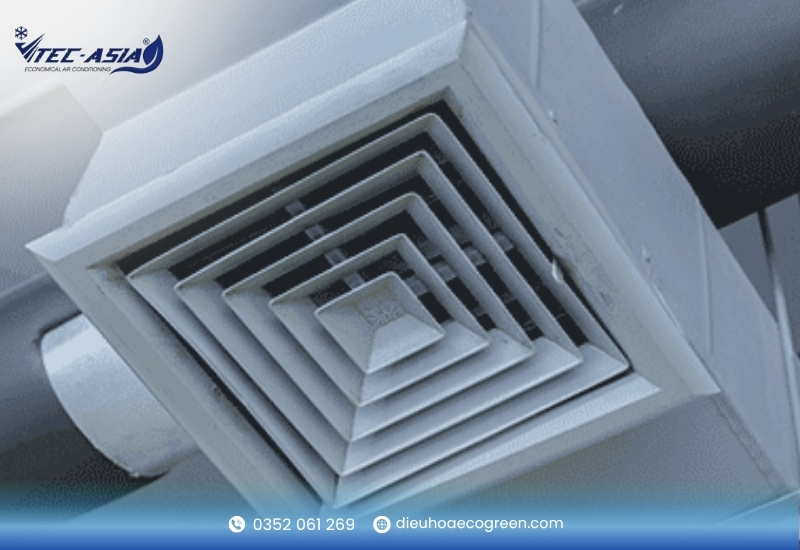

Kích thước miệng gió 4 hướng thổi
Miệng gió 4 hướng thổi thường có dạng hình vuông, được thiết kế để phân phối luồng gió đều ra bốn phía từ vị trí trung tâm. Phần cánh gió được bố trí theo nhiều lớp dạng bậc, tạo thành các khung vuông đồng tâm.
Về chất liệu, miệng gió 4 hướng thường được sản xuất từ nhôm định hình hoặc nhựa ABS cao cấp. Trong đó, nhôm có ưu điểm cứng cáp, bền và dễ sơn tĩnh điện theo màu trần. Nhựa ABS lại có trọng lượng nhẹ, chống ẩm tốt và phù hợp với một số khu vực cần tối ưu chi phí lắp đặt.
Loại miệng gió này được sử dụng phổ biến trong hệ thống HVAC tại văn phòng, trung tâm thương mại, bệnh viện, khách sạn, căn hộ và nhà ở dân dụng.
| Kích thước mặt (mm) | Kích thước cổ (mm) | Kích thước lỗ khoét trần (mm) |
| 600 x 600 | 450 x 450 | 550 x 550 |
| 550 x 550 | 400 x 400 | 500 x 500 |
| 500 x 500 | 350 x 350 | 450 x 450 |
| 450 x 450 | 300 x 300 | 400 x 400 |
| 400 x 400 | 250 x 250 | 350 x 350 |
| 350 x 350 | 200 x 200 | 300 x 300 |
| 300 x 300 | 150 x 150 | 250 x 250 |
| 250 x 250 | 100 x 100 | 200 x 200 |

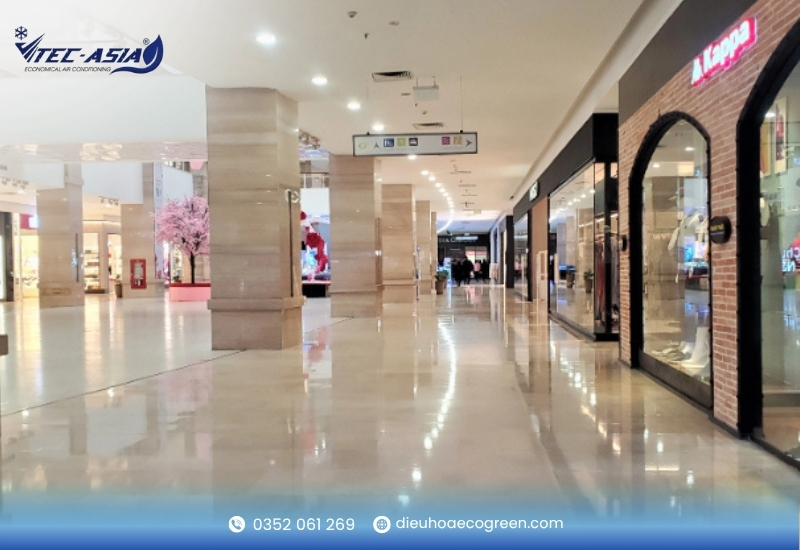

Cách chọn kích thước miệng gió điều hòa âm trần phù hợp
Để chọn đúng kích thước miệng gió, cần dựa trên diện tích phòng, loại điều hòa và thiết kế trần. Miệng gió phù hợp sẽ giúp luồng khí phân bổ đều, hạn chế tiếng ồn và đảm bảo tính thẩm mỹ cho công trình.
Dựa vào diện tích không gian
Với khu vực rộng như hội trường, trung tâm thương mại, sảnh chờ hoặc văn phòng lớn, nên chọn miệng gió khuếch tán, miệng gió 4 hướng hoặc khe Linear kích thước lớn như 450×450 mm, 600×600 mm, 900 mm hoặc 1200 mm.
Với phòng ngủ, phòng họp nhỏ, căn hộ hoặc phòng làm việc cá nhân, có thể chọn kích thước vừa phải như 300×300 mm, 350×350 mm hoặc khe gió hẹp từ 20–50 mm.
Dựa vào loại điều hòa sử dụng
Với điều hòa âm trần nối ống gió, nên ưu tiên miệng gió khuếch tán, miệng gió Linear hoặc miệng gió 4 hướng để hỗ trợ cấp gió đều và ổn định.
Với điều hòa cassette âm trần, cửa gió thường đã được tích hợp sẵn. Nếu cần lắp thêm miệng gió phụ hoặc miệng gió hồi, có thể chọn các mẫu nhỏ gọn như miệng gió sọt trứng, nan bầu dục hoặc hoa văn CNC.
Dựa vào thiết kế công trình
Không gian hiện đại, cao cấp nên dùng miệng gió Linear hoặc miệng gió CNC để tạo cảm giác tinh gọn, thẩm mỹ. Một số kích thước phổ biến là 600×25 mm, 900×50 mm hoặc các mẫu dài theo thiết kế riêng.
Với không gian công nghiệp, tầng hầm, nhà xưởng hoặc khu kỹ thuật, có thể chọn miệng gió khuếch tán, lá sách hoặc nan Z Louver với kích thước như 450×450 mm, 600×600 mm, 600×300 mm.
Trước khi lắp đặt, cần kiểm tra kích thước mặt, kích thước cổ, kích thước ống gió và lỗ khoét trần để đảm bảo miệng gió khớp với hệ thống, tránh phải chỉnh sửa trong quá trình thi công.
5 Câu hỏi thường gặp về kích thước miệng gió điều hòa âm trần
Khi chọn miệng gió điều hòa âm trần, nhiều người thường băn khoăn về kích thước, công suất máy và khả năng làm mát thực tế. Phần dưới đây sẽ giải đáp những câu hỏi phổ biến, giúp bạn dễ dàng chọn loại miệng gió phù hợp hơn cho công trình.
Kích thước miệng gió có ảnh hưởng đến khả năng làm mát không?
Có. Kích thước miệng gió tác động trực tiếp đến lưu lượng và hướng phân phối không khí trong phòng. Nếu miệng gió quá nhỏ, luồng khí bị hạn chế, điều hòa phải hoạt động lâu hơn để đạt nhiệt độ cài đặt. Ngược lại, miệng gió quá lớn có thể khiến khí lạnh tản nhanh, giảm khả năng làm mát tập trung và gây lãng phí năng lượng.
Kích thước miệng gió có cần chọn theo công suất điều hòa không?
Có. Công suất điều hòa càng lớn thì lưu lượng gió cần cấp ra không gian càng cao, vì vậy miệng gió cũng cần có kích thước tương ứng. Với máy công suất nhỏ, nên dùng miệng gió vừa phải để tránh thất thoát gió và hạn chế tiếng ồn. Với máy công suất lớn, miệng gió quá nhỏ có thể làm giảm hiệu quả phân phối khí.
Điều hòa âm trần 18.000 BTU nên dùng miệng gió kích thước bao nhiêu?
Với điều hòa âm trần 18.000 BTU, kích thước mặt lạnh thường khoảng 840×840 mm tùy từng hãng. Miệng gió cấp và hồi có thể chọn khoảng 400×200 mm đến 600×200 mm. Nếu muốn tăng tính thẩm mỹ, có thể dùng miệng gió khe dài hoặc cửa gió có lưỡi chỉnh hướng để phân bổ luồng khí đều hơn.
Điều hòa âm trần 24.000 BTU nên chọn miệng gió như thế nào?
Điều hòa âm trần 24.000 BTU thường có mặt lạnh khoảng 840×840 mm hoặc 950×950 mm, tùy model. Vì công suất lớn hơn nên miệng gió cấp và hồi cũng cần thiết kế rộng hơn, phổ biến từ 600×200 mm trở lên. Việc chọn đúng kích thước giúp không khí lưu thông ổn định, giảm tình trạng gió yếu hoặc làm lạnh không đều.
Cửa gió điều hòa âm trần thường tương ứng với mặt lạnh ra sao?
Cửa gió thường được chọn dựa trên kích thước mặt lạnh, công suất máy và bản vẽ hệ thống ống gió. Ví dụ, máy 18.000 BTU có thể dùng miệng gió cấp khoảng 400×200 mm, trong khi máy 24.000 BTU thường cần kích thước lớn hơn như 600×200 mm. Trước khi thi công, nên kiểm tra thêm kích thước cổ gió, hộp gió và vị trí lắp đặt để tránh sai lệch.
Điều hoà Ecogreen – Vtec Asia cung cấp giải pháp điều hòa phù hợp cho từng công trình
Nếu bạn cần tư vấn kích thước miệng gió điều hòa âm trần hoặc lựa chọn giải pháp làm mát phù hợp, Điều hoà Ecogreen – Vtec Asia có thể hỗ trợ từ khâu tư vấn kỹ thuật đến đề xuất sản phẩm theo thực tế công trình. Chúng tôi cung cấp các giải pháp điều hòa siêu tiết kiệm, giúp giảm điện năng tiêu thụ khoảng 40%–50% so với điều hòa truyền thống, đồng thời tối ưu chi phí đầu tư và vận hành dài hạn.
Sản phẩm của chúng tôi có thể sử dụng ống nước PVC thay cho ống đồng, không bị giới hạn chiều dài ống và dễ kết nối với hệ thống ống gió mềm trung tâm. Nhờ đó, giải pháp phù hợp với nhiều loại công trình như nhà xưởng, văn phòng, nhà hàng, showroom, khu thương mại và không gian cần làm mát diện rộng.
Kết luận
Việc lựa chọn đúng kích thước miệng gió điều hòa âm trần giúp hệ thống vận hành ổn định, phân phối luồng khí đều và đảm bảo tính thẩm mỹ cho không gian. Tùy theo diện tích phòng, công suất điều hòa, loại miệng gió và kết cấu trần, người dùng nên đối chiếu kỹ các thông số như kích thước mặt, kích thước cổ, kích thước ống gió và lỗ khoét trần trước khi thi công.
Liên hệ Điều hoà Ecogreen – Vtec Asia để được tư vấn giải pháp điều hòa và miệng gió phù hợp với diện tích, công suất và ngân sách của công trình.
