Hệ thống làm mát nhà xưởng bằng tấm Cooling Pad sử dụng nước kết hợp quạt hút công nghiệp để giảm nhiệt và trao đổi không khí liên tục. Giải pháp này phù hợp với nhà xưởng diện tích lớn, phát sinh nhiều nhiệt nhưng không yêu cầu kiểm soát nhiệt độ chính xác như phòng điều hòa. Tuy nhiên, hiệu quả thực tế phụ thuộc vào độ ẩm, lưu lượng gió, cách bố trí thiết bị và đặc điểm sản xuất. Bài viết dưới đây của Điều hòa Ecogreen – VTEC Asia sẽ giúp doanh nghiệp đánh giá rõ trước khi đầu tư.
Hệ thống làm mát nhà xưởng bằng tấm Cooling Pad là gì?
Hệ thống làm mát nhà xưởng bằng tấm Cooling Pad là hệ thống làm mát bay hơi nước, thường kết hợp giàn Cooling Pad với quạt hút công nghiệp để đưa khí mát vào và đẩy khí nóng ra khỏi nhà xưởng.
Tấm Cooling Pad được làm ẩm liên tục bằng hệ thống tuần hoàn nước. Khi không khí nóng đi qua bề mặt tấm, một phần nước bay hơi và hấp thụ nhiệt, giúp giảm nhiệt độ của luồng khí trước khi đi vào khu vực sản xuất.
Hệ thống có hai phương án bố trí phổ biến:

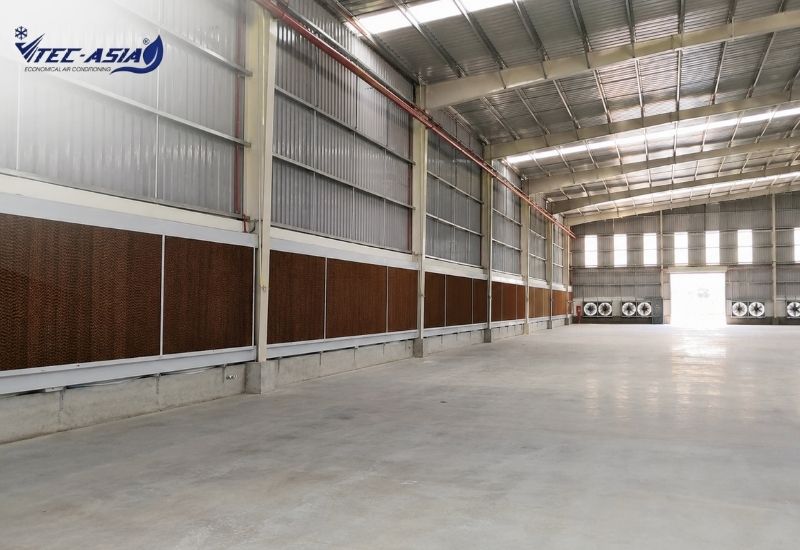

- Cooling Pad áp suất âm: Quạt hút đặt ở một đầu nhà xưởng, giàn Cooling Pad được bố trí ở phía đối diện. Quạt hút khí nóng ra ngoài và tạo chênh lệch áp suất để kéo không khí bên ngoài đi qua tấm làm mát.
- Cooling Pad áp suất dương: Máy làm mát đưa khí đã được hạ nhiệt vào nhà xưởng thông qua đường ống hoặc cửa gió. Phương án này thích hợp khi cần cấp khí mát đến từng khu vực cụ thể.
Cooling Pad khác với quạt thông gió thông thường ở khả năng hạ nhiệt trước khi đưa không khí vào xưởng. So với điều hòa công nghiệp, hệ thống không sử dụng máy nén và môi chất lạnh nên chi phí đầu tư, điện năng tiêu thụ thường thấp hơn.
Xem thêm: Công nghệ tiết kiệm điện điều hòa HVAC cho nhà xưởng

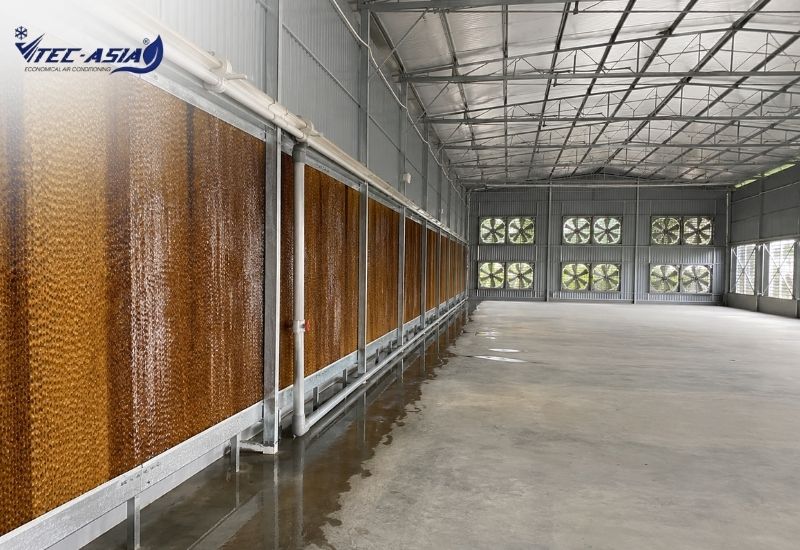

Cấu tạo của hệ thống làm mát Cooling Pad
Một hệ thống hoàn chỉnh không chỉ có tấm làm mát và quạt hút. Các bộ phận cấp nước, khung giàn, điện điều khiển cũng ảnh hưởng trực tiếp đến hiệu quả vận hành.

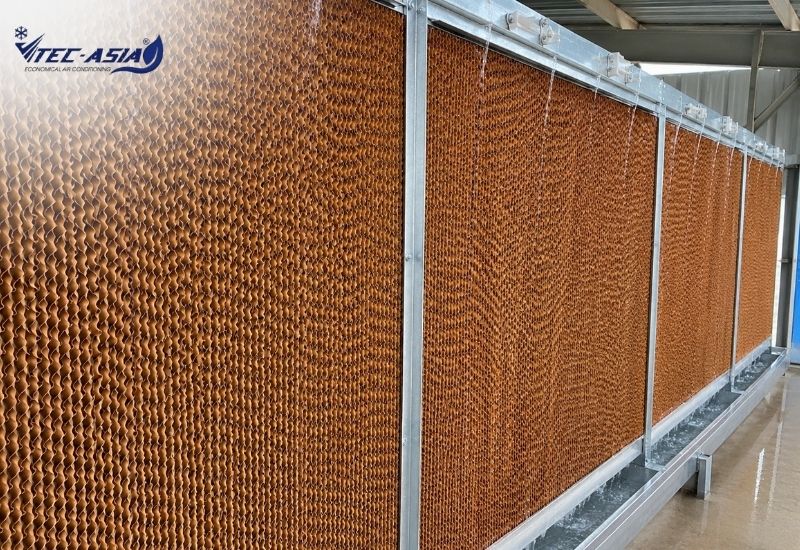

Tấm làm mát Cooling Pad
Tấm Cooling Pad là bộ phận trao đổi nhiệt trực tiếp giữa nước và không khí. Chất lượng, độ dày và khả năng thấm nước của tấm ảnh hưởng lớn đến hiệu suất làm mát.
- Vật liệu thấm nước: Tấm thường được sản xuất từ giấy cellulose chuyên dụng, xử lý để tăng khả năng chịu nước, chống mục và hạn chế biến dạng.
- Cấu trúc tổ ong: Các lớp giấy dạng sóng được ghép xen kẽ nhằm tăng diện tích tiếp xúc giữa không khí và màng nước.
- Khả năng phân phối nước: Tấm đạt chất lượng phải được làm ướt tương đối đồng đều, hạn chế xuất hiện vùng khô khiến khí nóng đi qua mà không được hạ nhiệt.
- Thông số lựa chọn: Độ dày, chiều cao, mật độ sóng và diện tích tấm cần được tính theo lưu lượng gió của toàn hệ thống.
Quạt hút công nghiệp
Quạt hút công nghiệp có nhiệm vụ tạo áp suất âm bên trong nhà xưởng, kéo không khí nóng bên ngoài đi qua giàn Cooling Pad để được hạ nhiệt. Đồng thời, thiết bị đẩy khí nóng, mùi, hơi ẩm và bụi phát sinh trong quá trình sản xuất ra ngoài.
Công suất quạt cần được tính theo thể tích xưởng, nguồn nhiệt, số lượng lao động và số lần trao đổi khí yêu cầu. Quạt thường được lắp đối diện giàn Cooling Pad để luồng khí mát di chuyển qua phần lớn khu vực sản xuất.

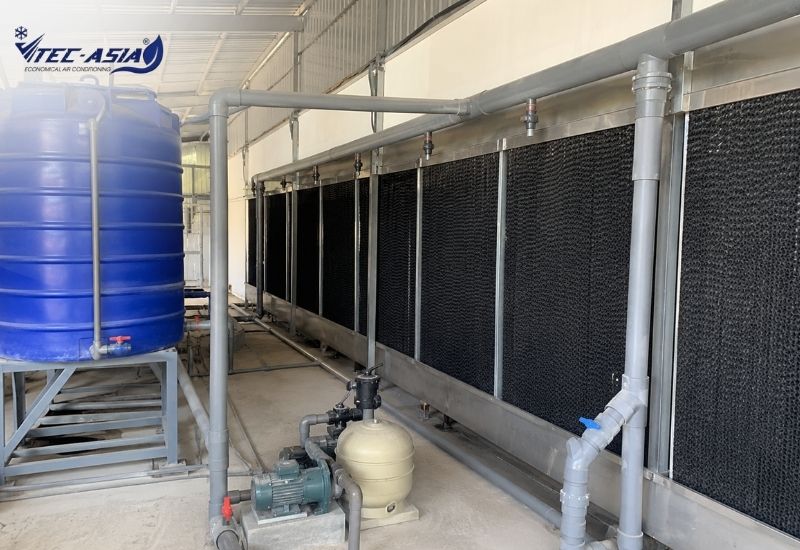

Hệ thống tuần hoàn và phân phối nước
Nước cần được cấp đều, liên tục và đủ lưu lượng để duy trì bề mặt Cooling Pad luôn ẩm trong suốt quá trình vận hành.
- Bể hoặc máng chứa nước: Dùng để thu hồi lượng nước chảy qua tấm và cung cấp lại cho máy bơm.
- Máy bơm tuần hoàn: Đưa nước từ bể lên đường ống phân phối phía trên giàn Cooling Pad.
- Đường ống và máng phân phối: Chia nước đều trên toàn bộ chiều dài giàn làm mát, tránh tình trạng vị trí quá ướt hoặc quá khô.
- Đường hồi và xả nước: Thu nước về bể, đồng thời hỗ trợ xả cặn và thay nước khi cần thiết.
Khung giàn, lưới lọc và tủ điện điều khiển
Nhóm thiết bị phụ trợ giúp hệ thống vận hành ổn định, hạn chế rò nước và bảo vệ quạt, máy bơm trước các sự cố điện.
- Khung giàn Cooling Pad: Giữ tấm làm mát cố định, tạo bề mặt kín và dẫn nước về đúng máng thu hồi.
- Lưới bảo vệ: Hạn chế rác, lá cây và côn trùng đi vào giàn làm mát hoặc đường cấp khí.
- Tủ điện điều khiển: Điều khiển quạt hút, máy bơm và các chế độ vận hành của hệ thống.
- Thiết bị bảo vệ: Aptomat, rơ-le nhiệt và thiết bị chống mất pha giúp giảm nguy cơ hư hỏng động cơ.
Hệ thống có thể tích hợp cảm biến nhiệt độ và độ ẩm để tự động bật, tắt quạt hoặc máy bơm. Cách điều khiển này giúp tiết kiệm điện, nước và hạn chế làm tăng độ ẩm khi không cần thiết.

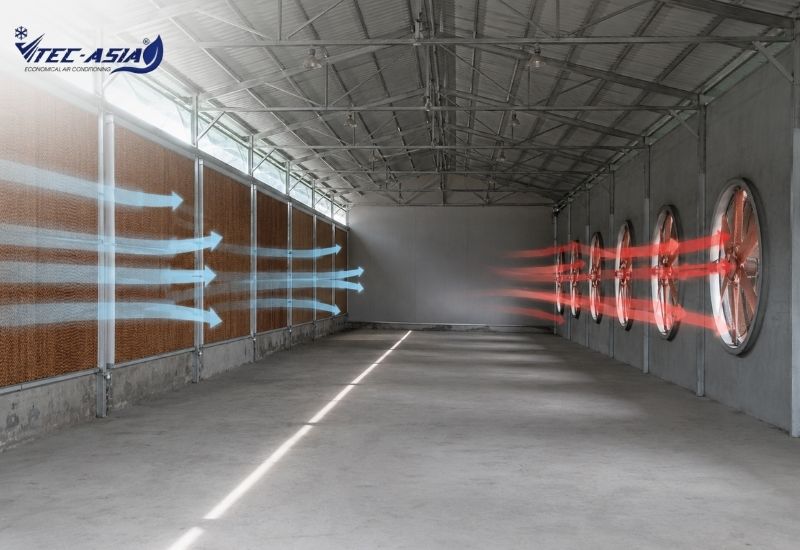

Nguyên lý làm mát của hệ thống làm mát Cooling pad
Cooling Pad hoạt động dựa trên quá trình nước hấp thụ nhiệt khi bay hơi. Toàn bộ chu trình làm mát được thực hiện liên tục theo các bước sau:
- Máy bơm đưa nước từ bể chứa lên đường ống phía trên giàn Cooling Pad.
- Nước được phân phối và chảy đều xuống bề mặt tấm làm mát.
- Quạt hút công nghiệp hoạt động, tạo áp suất thấp bên trong nhà xưởng.
- Không khí nóng bên ngoài được kéo qua các khe của tấm Cooling Pad.
- Nước hấp thụ nhiệt và bay hơi, làm nhiệt độ của luồng khí giảm xuống.
- Không khí mát đi vào nhà xưởng, đồng thời khí nóng và mùi được quạt hút đẩy ra ngoài.

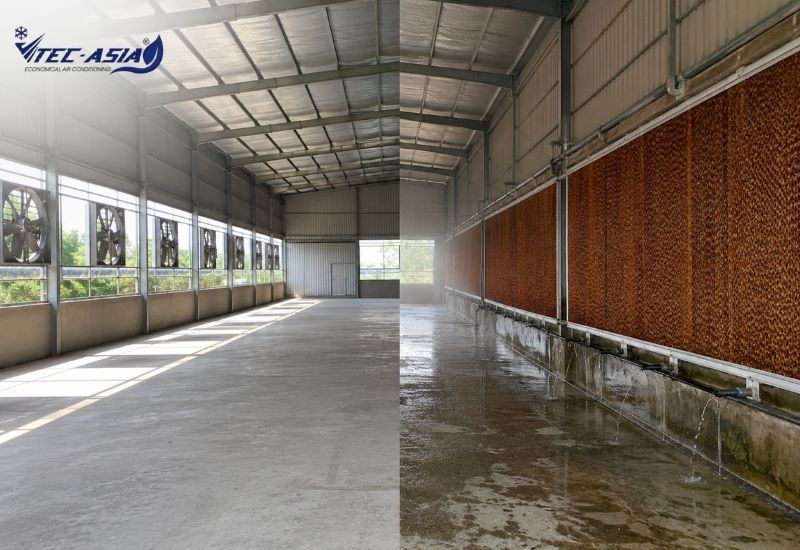

Ưu điểm và hạn chế của hệ thống làm mát Cooling Pad
Doanh nghiệp cần xem xét đồng thời hiệu quả làm mát, độ ẩm và yêu cầu sản xuất. Cooling Pad tiết kiệm chi phí nhưng không thay thế điều hòa trong mọi trường hợp.
Các ưu điểm đáng chú ý của hệ thống gồm:
- Làm mát trên diện rộng: Luồng khí di chuyển xuyên suốt nhà xưởng, phù hợp với khu vực sản xuất có nhiều lao động và máy móc.
- Tăng khả năng thông gió: Quạt hút liên tục đưa khí nóng, mùi và không khí tù đọng ra ngoài, giúp khu vực sản xuất thông thoáng hơn.
- Tiết kiệm điện: Hệ thống không sử dụng máy nén lạnh. Thiết bị tiêu thụ điện chính là quạt hút, máy bơm và tủ điều khiển.
- Thi công tương đối linh hoạt: Có thể thiết kế theo quy mô xưởng, mặt bằng và vị trí cần làm mát.
Bên cạnh đó, Cooling Pad vẫn có một số hạn chế:
- Hiệu quả phụ thuộc độ ẩm: Khi độ ẩm ngoài trời cao, nước khó bay hơi hơn nên khả năng giảm nhiệt sẽ thấp hơn.
- Làm tăng độ ẩm trong xưởng: Điều này có thể ảnh hưởng đến nguyên liệu, máy móc hoặc sản phẩm nhạy cảm với độ ẩm.
- Cần kiểm soát cửa mở: Với hệ áp suất âm, cửa mở tự do có thể làm không khí đi theo đường ngắn, khiến các vị trí xa Cooling Pad không được làm mát đầy đủ.
- Không kiểm soát nhiệt độ chính xác: Hệ thống không phù hợp với phòng sạch, kho lạnh hoặc dây chuyền cần duy trì nhiệt độ và độ ẩm trong giới hạn hẹp.
Nhà xưởng nào phù hợp lắp đặt Cooling Pad?
Giải pháp này phù hợp nhất với không gian cần làm mát diện rộng, trao đổi khí thường xuyên và không yêu cầu duy trì nhiệt độ chính xác tại từng vị trí.
- Xưởng may và da giày: Số lượng lao động lớn, nhiệt tích tụ nhiều và cần cấp khí tươi liên tục.
- Xưởng cơ khí: Hỗ trợ giảm nhiệt từ máy móc, đồng thời đẩy khí nóng và mùi phát sinh ra ngoài.
- Xưởng nhựa và đóng gói: Phù hợp khi sản phẩm, nguyên liệu không bị ảnh hưởng đáng kể bởi độ ẩm.
- Nhà thép tiền chế: Giúp hạn chế tình trạng nóng do mái tôn hấp thụ nhiệt và truyền xuống khu vực sản xuất.
- Kho hàng thông thường: Có thể sử dụng khi hàng hóa không yêu cầu kiểm soát độ ẩm nghiêm ngặt.
- Trang trại và nhà kính: Hỗ trợ điều chỉnh nhiệt độ, lưu thông khí và duy trì độ ẩm cho vật nuôi hoặc cây trồng.
Xem thêm: Dịch vụ lắp đặt hệ thống làm mát cho nhà xưởng
Có nên lắp hệ thống làm mát nhà xưởng bằng tấm Cooling Pad?
Hệ thống làm mát nhà xưởng bằng tấm Cooling Pad phù hợp với doanh nghiệp cần giảm nóng diện rộng, tăng trao đổi khí và kiểm soát chi phí vận hành. Tuy nhiên, hiệu quả chỉ đạt yêu cầu khi số lượng quạt, diện tích tấm Pad và đường đi của luồng khí được tính toán đúng.
Liên hệ Điều hòa Ecogreen – VTEC Asia để khảo sát nhà xưởng, tính lưu lượng gió và nhận phương án Cooling Pad phù hợp với quy mô sản xuất.
