Lắp điều hòa âm trần nối ống gió giống như thiết kế một tuyến giao thông cho luồng khí lạnh. Máy tốt nhưng đường gió sai, nước ngưng thoát kém hoặc dàn lạnh đặt lệch vị trí thì hệ thống vẫn dễ ồn, rò nước và làm mát không đều. Vì vậy, hiểu đúng cách lắp đặt điều hòa âm trần nối ống gió giúp chủ nhà, văn phòng và công trình thương mại kiểm soát chất lượng thi công ngay từ đầu, tránh sửa chữa tốn kém sau khi hoàn thiện trần. Cùng Điều hoà Ecogreen – Vtec Asia tìm hiểu trong bài viết này.

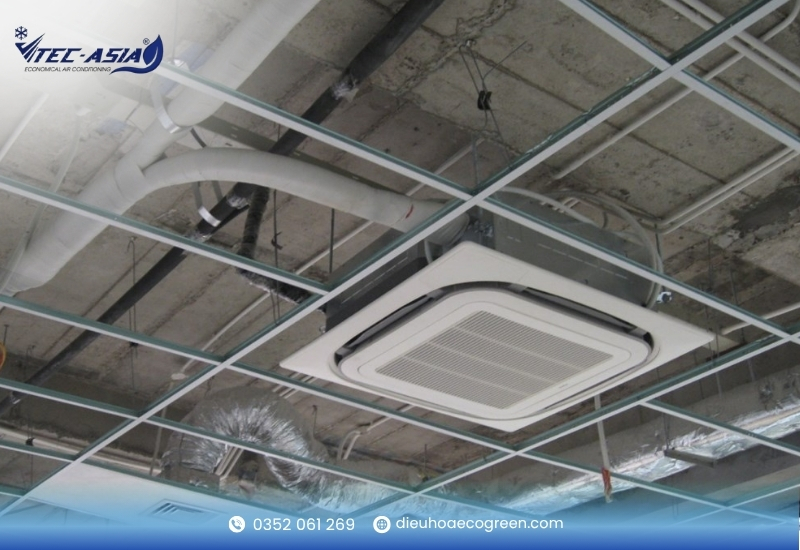

Sơ đồ lắp đặt điều hòa âm trần nối ống gió gồm những hạng mục nào?
Sơ đồ lắp đặt điều hòa âm trần nối ống gió thường được thể hiện bằng bản vẽ kỹ thuật trước khi thi công. Bản vẽ này giúp xác định vị trí dàn lạnh, dàn nóng, tuyến ống gió, miệng gió, đường ống gas, dây điện và hệ thống thoát nước ngưng.
Về cơ bản, sơ đồ lắp đặt cần thể hiện rõ các hạng mục sau:
- Dàn lạnh: Dàn lạnh được lắp giấu bên trong trần giả, thường nằm ở vị trí thuận lợi để chia ống gió đến các khu vực cần làm mát. Đây là nơi không khí được xử lý, làm lạnh và đẩy vào hệ thống ống gió.
- Dàn nóng: Dàn nóng được đặt bên ngoài công trình, ở vị trí thông thoáng để giải nhiệt tốt. Bộ phận này kết nối với dàn lạnh bằng ống đồng, dây điện nguồn và dây tín hiệu.
- Hệ thống ống gió: Ống gió có nhiệm vụ dẫn khí lạnh từ dàn lạnh đến các vị trí trong phòng. Tùy thiết kế, công trình có thể dùng ống gió mềm hoặc ống gió tôn kẽm.
- Hệ thống miệng gió: Miệng gió gồm cửa gió thổi và cửa gió hồi, được bố trí hài hòa trên trần để luồng khí lưu thông hiệu quả. Cửa gió thổi nên hướng đến vùng sử dụng chính.
- Hệ thống ống gas và dây điện: Đường ống gas nối dàn lạnh với dàn nóng cần được bọc bảo ôn kỹ để giảm thất thoát nhiệt và tránh đọng sương. Dây điện, dây tín hiệu và dây điều khiển phải đấu nối đúng sơ đồ của hãng.
- Hệ thống thoát nước ngưng: Ống thoát nước ngưng dẫn nước từ dàn lạnh ra ngoài hoặc về điểm thoát nước chung. Tuyến ống phải có độ dốc phù hợp, không bị võng và nên có điểm kiểm tra khi cần thông tắc.
Cách lắp đặt điều hòa âm trần nối ống gió đúng kỹ thuật
Quy trình lắp đặt điều hòa âm trần nối ống gió cần thực hiện đúng thứ tự để hệ thống làm mát ổn định, vận hành êm và hạn chế sự cố về sau. Dưới đây là các bước thi công cơ bản kèm những yêu cầu kỹ thuật quan trọng cần lưu ý.
Bước 1: Khảo sát mặt bằng và chuẩn bị vật tư
Trước khi thi công, đội kỹ thuật cần khảo sát diện tích phòng, chiều cao trần, hướng nắng, tải nhiệt, số người sử dụng và mục đích của không gian. Từ đó xác định vị trí dàn lạnh, dàn nóng, cửa gió cấp, cửa gió hồi, tuyến ống gas, đường điện và đường thoát nước ngưng.
Vật tư nên được chuẩn bị đúng tiêu chuẩn để đảm bảo độ bền hệ thống:
- Ống gió mềm: Nên dùng loại có bông thủy tinh cách nhiệt, tỷ trọng tối thiểu 32kg/m³.
- Ống gió cứng: Sử dụng tôn tráng kẽm dày từ 0.8mm để hạn chế móp méo, rung lắc.
- Ống bảo ôn Superlon: Độ dày tiêu chuẩn 19mm giúp chống đọng sương trong khoang trần.
- Ống đồng: Độ dày tối thiểu 0.71mm cho máy dân dụng và 0.81mm cho máy công suất lớn.
Ngoài vật tư, đội thi công cần có đầy đủ dụng cụ chuyên dụng như máy hút chân không 2 cấp, đồng hồ đo áp suất gas, bộ loe ống đồng, cờ lê lực, máy cân bằng laser hoặc thước thủy và bình khí Nitơ để thử kín.

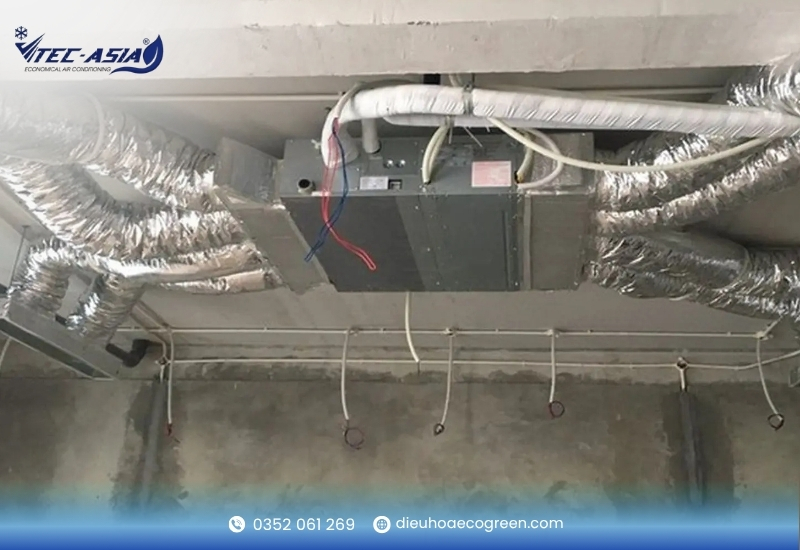

Bước 2: Lắp đặt dàn lạnh âm trần
Dàn lạnh được treo phía trên trần bằng ty ren cố định vào kết cấu bê tông. Khi lắp đặt, kỹ thuật viên cần khoan treo đúng vị trí, siết chắc tắc kê và cân chỉnh máy bằng thước thủy hoặc máy laser.
Dàn lạnh phải được treo cân bằng để nước ngưng chảy đúng hướng về đường thoát. Nếu máy bị nghiêng, hệ thống dễ phát sinh tiếng ồn, rung lắc hoặc rò nước trong quá trình sử dụng.
Một số điểm cần kiểm tra ở bước này gồm:
- Khung treo chắc chắn: Ty ren, tắc kê và giá treo phải chịu được trọng lượng dàn lạnh.
- Đệm cao su chống rung: Nên lắp tại 4 đầu ty treo để giảm rung và giúp máy vận hành êm hơn.
- Khoảng trống bảo trì: Không đặt máy quá sát trần, vách hoặc các tuyến kỹ thuật khác.
- Lỗ thăm trần: Cần chừa lỗ thăm tối thiểu 450x450mm gần hộp điện, lưới lọc và máng nước để tiện bảo trì.

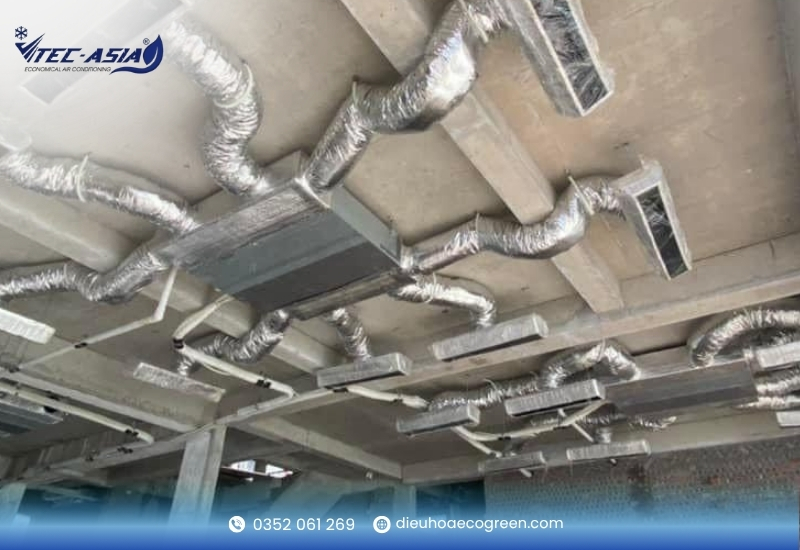

Bước 3: Thi công ống gió và kết nối cửa gió
Sau khi cố định dàn lạnh, đội thi công tiến hành lắp hệ thống ống gió từ miệng thổi của máy đến các cửa gió. Tuyến ống cần đi gọn, ít co gấp và phù hợp với thiết kế trần để luồng gió phân bổ đều.
Ống gió phải được bọc bảo ôn để tránh thất thoát hơi lạnh và hạn chế đọng sương. Các mối nối cần kín, không hở để không làm giảm lưu lượng gió trong quá trình vận hành.
Khi thi công ống gió, cần lưu ý:
- Tiết diện ống phù hợp: Kích thước ống phải tương thích với công suất máy và số lượng cửa gió.
- Van chỉnh gió VCD/OBD: Nên lắp tại các nhánh hoặc miệng gió để cân chỉnh lượng gió cho từng phòng.
- Hạn chế gấp khúc: Ống gió không được gấp quá 90° hoặc bị thắt nút vì sẽ làm giảm lưu lượng khí.
- Bố trí cửa gió hợp lý: Không đặt cửa gió thổi trực tiếp vào vị trí người ngồi lâu.
- Gió hồi thông thoáng: Cửa gió hồi cần đủ diện tích để máy lấy lại không khí, tránh hụt gió và giảm hiệu suất.

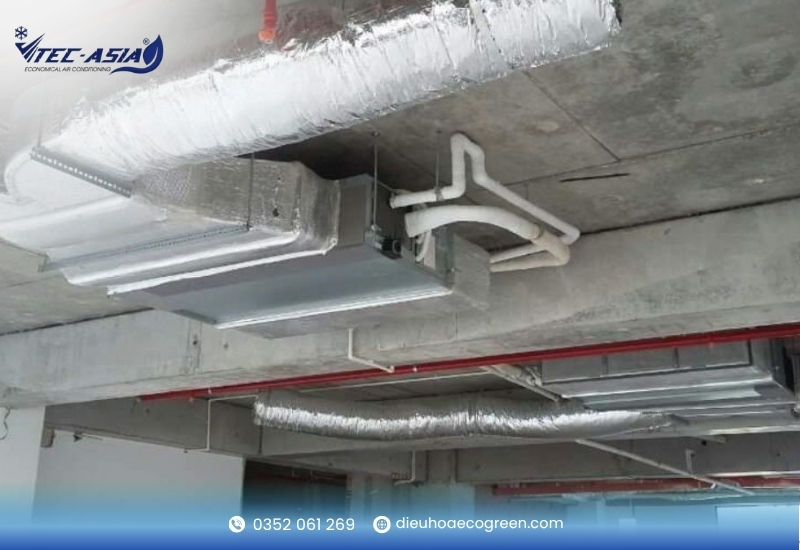

Bước 4: Kết nối ống gas, ống nước ngưng và dây điện
Đây là bước kỹ thuật quan trọng, ảnh hưởng trực tiếp đến khả năng làm lạnh và độ bền của điều hòa. Ống gas cần được cắt, loe, siết nối và bọc bảo ôn đúng kỹ thuật để hạn chế rò rỉ môi chất lạnh.
Khi siết zắc co, kỹ thuật viên nên dùng 2 cờ lê để tránh xoắn ống. Lực siết tham khảo là khoảng 42Nm cho ống 15.8mm và 78Nm cho ống 19.05mm. Đường ống gas thường nên dài từ 3m – 30m, chênh lệch độ cao giữa dàn nóng và dàn lạnh không quá 17m, tùy khuyến nghị của từng hãng.
Đối với đường nước ngưng, cần đảm bảo độ dốc tối thiểu 1/100, tức 1m chiều dài ống cần dốc khoảng 1cm. Ngoài ra, nên làm bẫy nước U-trap tại đường thoát để ngăn mùi hôi từ hệ thống thoát nước trào ngược vào phòng.
Các điểm cần kiểm tra kỹ gồm:
- Mối nối ống gas: Đầu loe đều, không nứt mép, siết đúng lực.
- Bảo ôn đường ống: Bọc kín ống gas và ống nước để tránh đọng sương.
- Ống nước ngưng: Có độ dốc, không võng, không nghẹt và thoát nước tốt.
- Đấu nối điện: Dây nguồn, dây tín hiệu và dây điều khiển phải đúng sơ đồ của nhà sản xuất.
Bước 5: Thử kín, hút chân không và chạy thử hệ thống
Trước khi hút chân không, hệ thống cần được thử kín bằng khí Nitơ. Thông thường, kỹ thuật viên sẽ nén Nitơ ở áp suất 30 – 40 bar trong khoảng 24 giờ để kiểm tra rò rỉ tại các mối nối.
Sau khi hệ thống đạt yêu cầu thử kín, kỹ thuật viên tiến hành hút chân không đường ống gas để loại bỏ không khí và hơi ẩm. Đây là bước không nên bỏ qua vì hơi ẩm có thể làm giảm hiệu suất làm lạnh và ảnh hưởng đến tuổi thọ máy nén.
Khi chạy thử, cần kiểm tra nhiệt độ gió ra, độ ồn, độ rung, lưu lượng gió ở từng cửa thổi và khả năng thoát nước ngưng. Nếu chiều dài ống gas vượt mức tiêu chuẩn của hãng, thường trên 7.5m, cần tính toán nạp thêm gas theo định lượng gram/mét để đảm bảo hệ thống hoạt động đúng công suất.

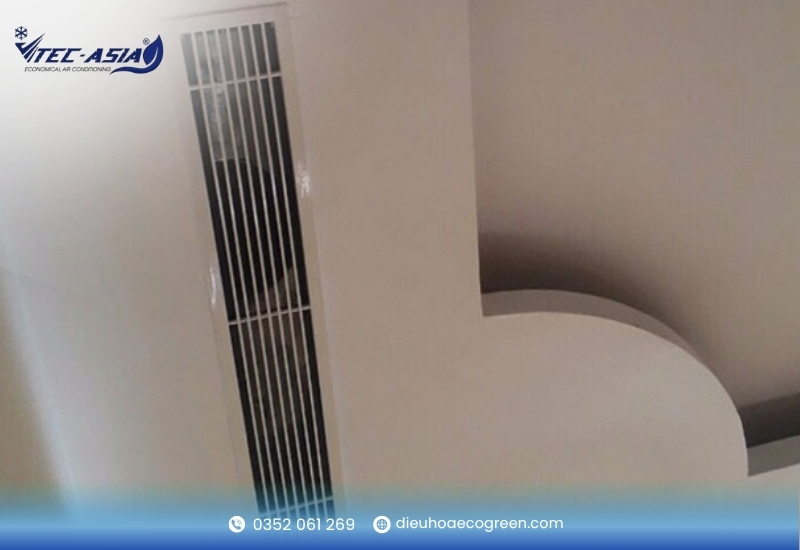

Có nên tự lắp đặt điều hòa âm trần nối ống gió không?
Bạn không nên tự lắp điều hòa âm trần nối ống gió nếu không có chuyên môn HVAC, dụng cụ chuyên dụng và kinh nghiệm thi công thực tế.
Hệ thống này liên quan đến nhiều hạng mục kỹ thuật cùng lúc, gồm kết cấu treo dàn lạnh, ống gió, ống gas, điện điều khiển, nước ngưng và cân bằng lưu lượng gió. Chỉ một lỗi nhỏ cũng có thể gây rò nước, lạnh không đều, ồn hoặc hao điện.
Với nhà ở, văn phòng, showroom hoặc công trình thương mại, chủ đầu tư nên thuê đơn vị chuyên nghiệp để khảo sát và thiết kế đồng bộ. Đơn vị kỹ thuật tốt sẽ giúp bạn chọn công suất phù hợp, bố trí sơ đồ lắp đặt điều hòa âm trần hợp lý và kiểm soát chất lượng khi nghiệm thu.
So sánh Điều hòa âm trần nối ống gió thông thường và Giải pháp Ecogreen
Điều hòa âm trần nối ống gió thông thường phù hợp với các công trình cần tính thẩm mỹ cao, giấu máy trong trần và phân phối gió qua nhiều cửa thổi. Tuy nhiên, giải pháp Ecogreen có thể là lựa chọn tối ưu hơn nếu chủ đầu tư ưu tiên tiết kiệm điện, giảm chi phí lắp đặt và vận hành linh hoạt trong nhiều kiểu không gian.
| Tiêu chí | Điều hòa âm trần nối ống gió thông thường | Giải pháp Ecogreen |
| Nguyên lý làm mát | Làm lạnh bằng gas, kết nối dàn nóng – dàn lạnh qua ống đồng | Làm mát bằng nước, kết hợp trao đổi nhiệt và cấp gió mát |
| Chi phí đầu tư | Thường cao do cần dàn nóng, dàn lạnh, ống đồng, bảo ôn và thi công kỹ thuật phức tạp | Tối ưu hơn nhờ cấu hình lắp đặt đơn giản, có thể dùng ống nước PVC thay vì ống đồng |
| Điện năng tiêu thụ | Phụ thuộc nhiều vào máy nén và công suất làm lạnh | Tiết kiệm khoảng 40% – 50% điện so với điều hòa truyền thống |
| Độ phức tạp khi lắp đặt | Yêu cầu kỹ thuật cao, cần hút chân không, thử kín gas, siết zắc co đúng lực | Lắp đặt đơn giản hơn, không cần hệ thống ống đồng dài phức tạp |
| Giới hạn đường ống | Bị giới hạn bởi chiều dài ống gas và chênh lệch độ cao giữa dàn nóng – dàn lạnh | Linh hoạt hơn do sử dụng đường ống nước, ít bị giới hạn chiều dài ống |
| Khả năng kết nối ống gió | Có thể kết nối với hệ thống ống gió và cửa gió âm trần | Có thể kết nối ống gió mềm trung tâm để phân phối gió cho nhiều khu vực |
| Vị trí lắp đặt | Chủ yếu lắp âm trần, cần không gian trần đủ cao | Linh hoạt hơn: có thể đặt sàn, treo tường hoặc lấy gió ngoài trời |
| Bảo trì, sửa chữa | Cần kiểm tra gas, vệ sinh dàn trao đổi nhiệt, xử lý nước ngưng và ống gió | Bảo trì đơn giản hơn, ít phụ thuộc vào hệ thống gas áp lực cao |
| Hiệu quả vận hành lâu dài | Làm lạnh ổn định nhưng chi phí điện có thể cao nếu vận hành liên tục | Phù hợp với nhu cầu vận hành nhiều giờ nhờ khả năng tiết kiệm điện tốt hơn |
| Phù hợp với công trình | Nhà ở cao cấp, văn phòng, showroom, khách sạn cần giấu máy trong trần | Nhà xưởng, quán ăn, showroom, văn phòng, biệt thự, không gian mở hoặc công trình cần tối ưu chi phí vận hành |
Kết luận
Hiểu đúng cách lắp đặt điều hòa âm trần nối ống gió giúp bạn kiểm soát tốt từ bước khảo sát, thiết kế sơ đồ, lắp dàn lạnh, đi ống gió đến chạy thử nghiệm thu. Đây là nền tảng để hệ thống làm mát đều, vận hành êm và hạn chế lỗi sau khi hoàn thiện trần.
