Màng lọc HEPA không chỉ là một tấm lọc bụi trong máy lọc không khí, mà là lớp bảo vệ cuối cùng của nhiều hệ thống HVAC yêu cầu độ sạch cao. Trong nhà máy dược, phòng mổ, phòng sạch điện tử hay khu vực vô trùng, chỉ một lượng bụi siêu nhỏ cũng có thể gây nhiễm chéo, lỗi sản phẩm hoặc rủi ro vận hành. Vì vậy, hiểu đúng màng lọc HEPA là gì sẽ giúp doanh nghiệp chọn đúng cấp lọc, kiểm soát chi phí và duy trì chất lượng không khí ổn định. Cùng Điều hoà Ecogreen – Vtec Asia tìm hiểu trong bài viết này.

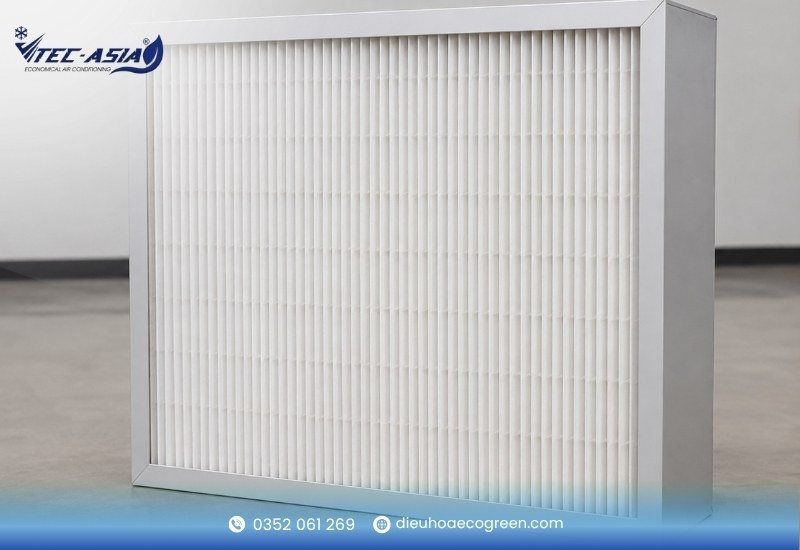

Màng lọc HEPA là gì?
Màng lọc HEPA, viết tắt của High Efficiency Particulate Air là bộ lọc không khí hiệu suất cao có khả năng giữ lại phần lớn hạt bụi siêu nhỏ trong không khí. Theo các tiêu chuẩn lọc phổ biến, HEPA có thể loại bỏ khoảng 99,95–99,97% hạt bụi có kích thước nhỏ đến 0,3 micromet, bao gồm bụi mịn, phấn hoa, bào tử nấm mốc và một số vi khuẩn bám trên hạt bụi.
| Đặc điểm | Mô tả |
| Cấu tạo | Gồm nhiều lớp sợi thủy tinh siêu mịn, sợi nhựa hoặc vật liệu không dệt được xếp đan xen, tạo thành mạng lưới lọc dày đặc. |
| Cơ chế lọc | Kết hợp nhiều cơ chế như khuếch tán, chặn giữ và va chạm để bắt giữ hạt bụi ở nhiều kích thước khác nhau. |
| Khả năng lọc | Giữ lại bụi mịn PM2.5, phấn hoa, khói, lông thú cưng, bào tử nấm mốc và nhiều hạt mang vi khuẩn trong không khí. |
| Lịch sử | Được nghiên cứu từ những năm 1940 để lọc các hạt phóng xạ, sau đó được ứng dụng rộng rãi trong môi trường sạch từ thập niên 1950. |
| Ứng dụng | Dùng trong máy lọc không khí, máy hút bụi, phòng sạch, hệ thống HVAC, thiết bị y tế, tủ an toàn sinh học và nhà máy công nghiệp. |

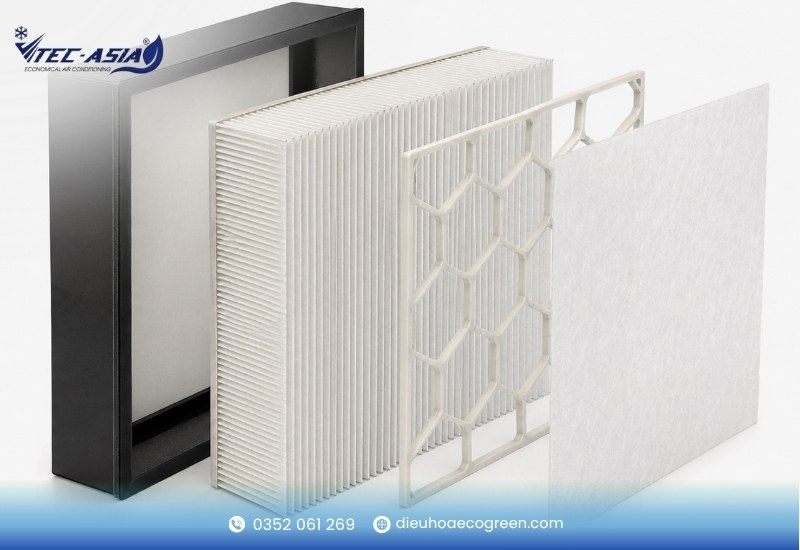

Cấu tạo chi tiết của màng lọc HEPA
Màng lọc HEPA được cấu tạo từ nhiều lớp vật liệu lọc siêu mịn, kết hợp với thiết kế gấp nếp, khung đỡ và các lớp phụ trợ. Cấu trúc này giúp bộ lọc giữ lại bụi mịn, vi khuẩn, phấn hoa và nhiều hạt siêu nhỏ trong không khí mà vẫn duy trì lưu lượng gió ổn định.
- Vật liệu lọc chính: Lõi lọc HEPA thường được làm từ sợi thủy tinh borosilicate hoặc sợi tổng hợp như polypropylene. Các sợi này có đường kính rất nhỏ, khoảng 0,5–2,0 micromet, tương đương một phần rất nhỏ so với đường kính sợi tóc.
- Thiết kế gấp nếp: Màng lọc HEPA không được đặt phẳng mà thường được gấp nếp dạng zigzag, còn gọi là pleated. Với các dòng HEPA Mini Pleat, độ dày phổ biến khoảng 60–100 mm, chênh áp thấp khoảng 80–160 Pa, phù hợp cho nhiều hệ thống HVAC cần tiết kiệm không gian lắp đặt.
- Khung đỡ: Khung lọc có nhiệm vụ cố định lõi lọc, duy trì hình dạng và bảo vệ vật liệu bên trong khỏi biến dạng trong quá trình vận hành. Tùy môi trường sử dụng, khung có thể làm từ nhựa, nhôm, inox, tôn mạ kẽm GI hoặc gỗ ép.
- Chất phân cách: Giữa các nếp gấp của màng lọc thường có lớp phân cách bằng nhôm, giấy hoặc keo hot-melt. Bộ phận này giúp giữ khoảng cách đều giữa các nếp gấp, tạo đường đi thông thoáng cho luồng khí. Nếu không có chất phân cách phù hợp, màng lọc dễ bị xẹp, bí gió và làm tăng trở lực của toàn hệ thống.
- Các lớp lọc bổ sung: Trong một bộ lọc hoàn chỉnh, màng lọc HEPA có thể được kết hợp với nhiều lớp phụ trợ khác. Các lớp này giúp tăng hiệu quả xử lý bụi, mùi và vi sinh trước khi không khí đi qua lõi lọc chính.
Nguyên lý hoạt động của bộ lọc tinh HEPA
Màng lọc HEPA không giữ bụi bằng một lớp lưới đơn giản, mà dùng nhiều cơ chế vật lý xảy ra đồng thời trong lõi lọc.
Các hạt bụi trong không khí có kích thước, khối lượng và quỹ đạo chuyển động khác nhau. Vì vậy, bộ lọc tinh HEPA không chỉ chặn bụi theo kiểu hạt lớn mắc vào khe nhỏ, mà còn tận dụng nhiều cơ chế bám dính trên sợi lọc.
- Cơ chế va chạm trực tiếp: Các hạt bụi đi theo dòng khí và tiến sát đến sợi lọc. Khi khoảng cách đủ gần, chúng chạm vào sợi và bị giữ lại. Cơ chế này thường xảy ra với các hạt có kích thước trung bình, không quá nhỏ để chuyển động hỗn loạn và cũng không quá lớn để lao thẳng theo quán tính.
- Cơ chế quét: Những hạt bụi lớn hơn thường có quán tính cao. Khi luồng khí đổi hướng để đi quanh sợi lọc, các hạt này không kịp đổi hướng theo, nên va trực diện vào sợi và bám lại. Có thể hình dung như xe đang chạy nhanh gặp khúc cua gấp; xe càng nặng và chạy càng nhanh thì càng khó ôm cua.
- Cơ chế khuếch tán: Với các hạt siêu nhỏ dưới 0,1 micron, chuyển động Brown khiến chúng di chuyển rất hỗn loạn. Thay vì đi theo một đường thẳng ổn định, các hạt này liên tục đổi hướng và dễ va vào sợi lọc. Nhờ cơ chế khuếch tán, HEPA vẫn có thể giữ lại nhiều hạt nhỏ hơn 0,3 micron.
Trong kỹ thuật lọc khí, 0,3 micron thường được xem là vùng kích thước khó lọc nhất, còn gọi là MPPS hoặc Most Penetrating Particle Size. Đây là nhóm hạt không đủ lớn để dễ bị quán tính giữ lại, nhưng cũng không đủ nhỏ để khuếch tán mạnh. Vì vậy, hiệu suất của màng lọc HEPA thường được đánh giá rất nghiêm ngặt tại vùng kích thước này.
Phân loại các cấp độ lọc tinh: EPA, HEPA và ULPA
Các cấp lọc hiệu suất cao được chia thành EPA, HEPA và ULPA để phù hợp với từng yêu cầu độ sạch khác nhau.

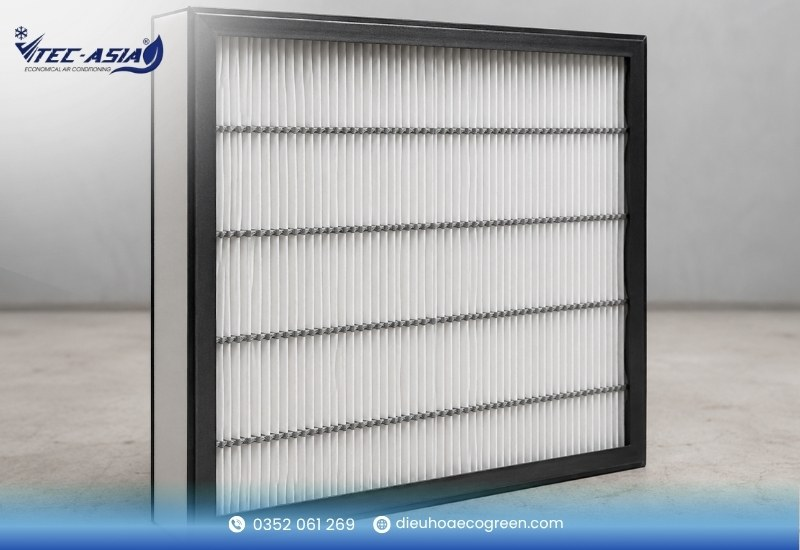

Bộ lọc EPA (Efficiency Particulate Air)
EPA là nhóm lọc hiệu suất cao ở cấp thấp hơn HEPA, gồm các cấp E10, E11 và E12. Theo phân loại phổ biến của EN 1822, nhóm này có hiệu suất tổng thể từ khoảng 85% đến 99,5% tùy cấp lọc.
Trong hệ thống HVAC công nghiệp, EPA thường không được dùng như lớp bảo vệ cuối cho phòng sạch yêu cầu cao. Thay vào đó, nó phù hợp hơn với vai trò lọc trung gian, giúp giảm tải bụi cho màng lọc HEPA phía sau.
Ứng dụng thực tế của EPA gồm:
- Lọc trung gian trong AHU: EPA giúp giữ lại phần lớn bụi mịn trước khi không khí đi đến phin HEPA. Nhờ đó, HEPA ít bị nghẹt sớm và tuổi thọ hệ thống được cải thiện.
- Khu vực yêu cầu độ sạch vừa phải: EPA có thể dùng cho văn phòng, khu thương mại hoặc khu phụ trợ sản xuất. Tuy nhiên, nó không đủ hiệu suất để thay thế HEPA trong phòng mổ, phòng sạch dược phẩm hoặc khu vực đóng gói vô trùng.
- Giải pháp tối ưu chi phí: Với các hệ thống có lưu lượng lớn, sử dụng EPA ở tầng lọc trước giúp giảm chi phí thay thế HEPA. Đây là cách thiết kế hợp lý hơn so với việc để HEPA chịu toàn bộ tải bụi từ đầu vào.

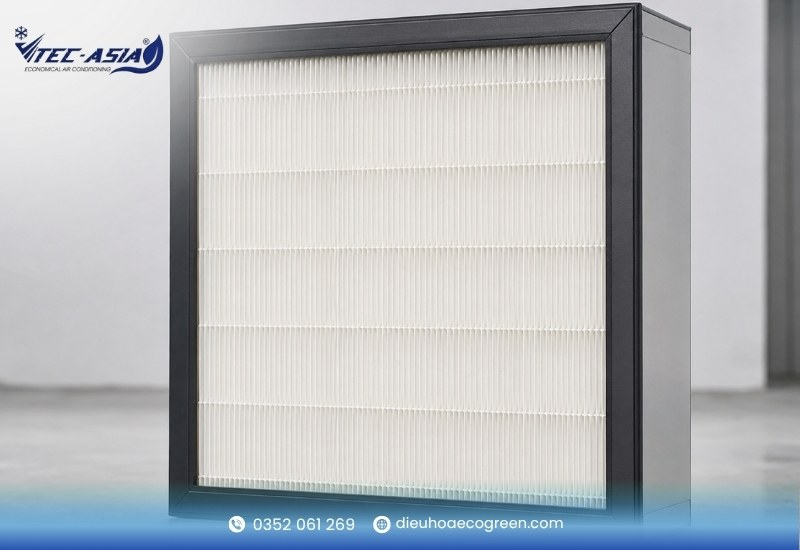

Bộ lọc HEPA (High Efficiency Particulate Air)
Bộ lọc HEPA là nhóm lọc tinh được sử dụng phổ biến nhất trong các hệ thống kiểm soát không khí sạch. Trong phân loại lọc hiệu suất cao, bộ lọc HEPA thường gồm hai cấp chính là H13 và H14, phù hợp cho những khu vực cần loại bỏ bụi mịn, vi sinh và các hạt lơ lửng kích thước nhỏ.
Về hiệu suất, màng lọc HEPA H13 có thể đạt khoảng 99,97% đối với hạt bụi kích thước từ 0,3 micron. Trong khi đó, HEPA H14 có hiệu suất cao hơn, đạt khoảng 99,995% với cùng nhóm hạt bụi siêu nhỏ.
Các ứng dụng phổ biến của bộ lọc HEPA gồm:
- Phòng sạch GMP dược phẩm: HEPA được lắp tại AHU, FFU hoặc HEPA Box để cấp khí sạch cho khu vực sản xuất, pha chế, đóng gói và kiểm nghiệm.
- Phòng mổ bệnh viện: HEPA giúp giảm bụi mịn, hạt mang vi khuẩn và nguy cơ nhiễm khuẩn trong không khí.
- Nhà máy điện tử và bán dẫn: HEPA H13/H14 giúp kiểm soát hạt trong không khí, đặc biệt tại các khu vực lắp ráp, kiểm tra và đóng gói linh kiện nhạy cảm.

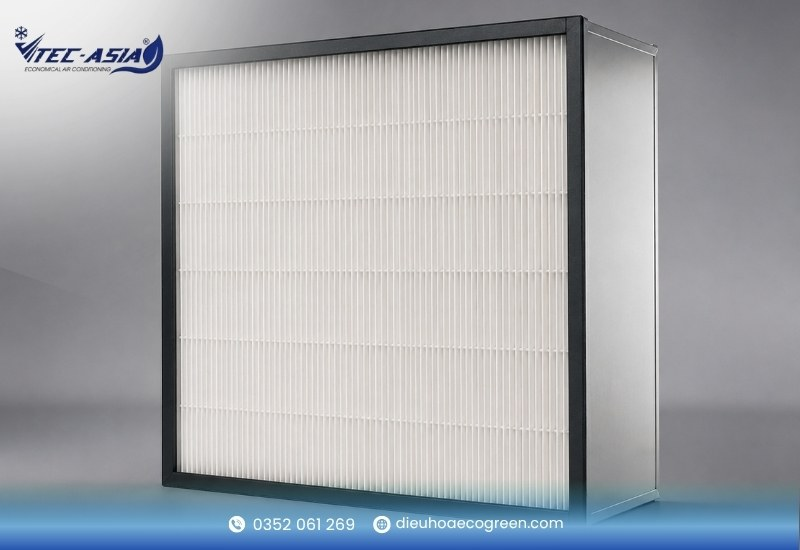

Bộ lọc ULPA (Ultra Low Penetration Air)
ULPA là cấp lọc siêu sạch, có hiệu suất cao hơn HEPA và thường được dùng cho những môi trường kiểm soát hạt bụi cực kỳ nghiêm ngặt. Nhóm lọc này gồm các cấp U15, U16 và U17, với khả năng lọc đạt khoảng 99.9995% đến 99.999995% đối với các hạt bụi siêu nhỏ có kích thước khoảng 0.12 micron.
Bộ lọc ULPA thường xuất hiện trong các ngành có yêu cầu độ sạch rất cao như công nghệ nano, chế tạo vi mạch bán dẫn mật độ cao, phòng nghiên cứu vi sinh cấp độ nguy hiểm hoặc các khu vực sản xuất mà chỉ một hạt bụi nhỏ cũng có thể làm hỏng sản phẩm. Trong những môi trường này, ULPA giúp giảm tối đa nguy cơ nhiễm hạt, bảo vệ quy trình sản xuất và duy trì độ ổn định của không gian sạch.
Các tiêu chuẩn quốc tế và thông số cần chú ý khi lựa chọn lọc HEPA
Khi mua màng lọc HEPA, người dùng cần đọc đúng tiêu chuẩn, trở lực, lưu lượng và kích thước trên catalogue sản phẩm.
Các thông số kỹ thuật quan trọng gồm:
| Thông số | Ý nghĩa | Gợi ý khi lựa chọn |
| Cấp lọc | Cho biết hiệu suất giữ hạt của phin lọc | Chọn H13, H14 hoặc ULPA theo cấp sạch yêu cầu |
| Tiêu chuẩn thử nghiệm | Căn cứ đánh giá hiệu suất và độ kín lọc | Ưu tiên sản phẩm theo EN 1822 hoặc ISO 29463 |
| Trở lực ban đầu | Mức cản gió khi phin lọc còn mới | Thường khoảng 110–250 Pa tùy độ dày và lưu lượng |
| Trở lực thay thế | Ngưỡng cần thay lọc khi phin đã bẩn | Thường khoảng 450–600 Pa theo khuyến nghị nhà sản xuất |
| Lưu lượng gió | Lượng không khí đi qua phin trong một giờ | Tính bằng m³/h hoặc CFM, phải khớp thiết kế HVAC |
| Kích thước phin | Kích thước lắp đặt thực tế | Phổ biến như 610x610x150mm hoặc 610x610x292mm |
EN 1822 là tiêu chuẩn châu Âu thường dùng để phân loại EPA, HEPA và ULPA theo hiệu suất tại kích thước hạt khó lọc nhất. ISO 29463 là tiêu chuẩn quốc tế cho bộ lọc hiệu suất cao và vật liệu lọc loại bỏ hạt trong không khí, gồm các phần về phân loại, thử nghiệm, dò rò rỉ và đánh giá hiệu suất phin lọc.

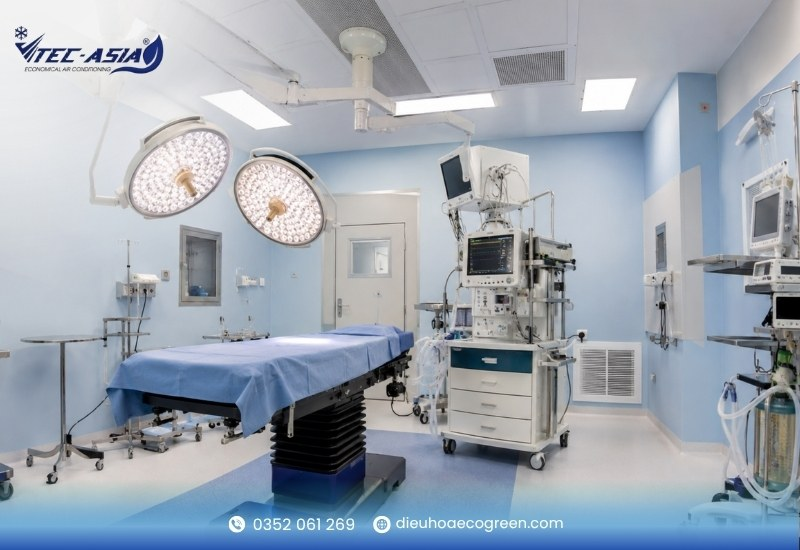

Ứng dụng của màng lọc HEPA trong thực tế
Màng lọc HEPA được dùng rộng rãi từ thiết bị dân dụng đến hệ thống HVAC công nghiệp có yêu cầu kiểm soát không khí nghiêm ngặt.
Các nhóm ứng dụng phổ biến gồm:
- Thiết bị gia đình và văn phòng: Máy lọc không khí, máy hút bụi HEPA và một số thiết bị xử lý không khí dùng HEPA để giảm bụi mịn PM2.5, phấn hoa, lông thú cưng và bào tử nấm.
- Ngành dược phẩm và y tế: Trong nhà máy dược, phòng mổ và khu vực đóng gói thuốc, HEPA giúp kiểm soát hạt bụi và giảm nguy cơ nhiễm khuẩn trong không khí. Đây là thành phần quan trọng trong các hệ thống phòng sạch đạt yêu cầu GMP-WHO hoặc các tiêu chuẩn vận hành tương đương.
- Ngành điện tử và bán dẫn: Các tấm silicon, bo mạch và linh kiện điện tử rất nhạy với bụi mịn. Một hạt bụi nhỏ có thể gây lỗi sản phẩm, chập mạch hoặc giảm tỷ lệ thành phẩm. Vì vậy, HEPA thường xuất hiện trong phòng sạch class 100 đến class 10000.
- Ngành thực phẩm và đồ uống: Không khí sạch giúp hạn chế nấm mốc, vi sinh và bụi trong vùng chế biến hoặc đóng gói. Với các khu vực bao che vô trùng, màng lọc HEPA hỗ trợ duy trì môi trường ổn định để bảo vệ chất lượng sản phẩm.
- Thiết bị HVAC công nghiệp: HEPA thường được lắp trong FFU, BFU, HEPA Box, AHU hoặc hộp lọc cuối đường ống gió. Cách lắp đặt phụ thuộc vào cấu trúc phòng sạch, lưu lượng gió, cấp sạch và yêu cầu kiểm soát áp suất.
Quy trình bảo trì và hướng dẫn thay thế màng lọc HEPA đúng chuẩn
Bảo trì màng lọc HEPA đúng cách giúp hệ thống giữ hiệu suất lọc ổn định, hạn chế rò khí và kéo dài tuổi thọ phin lọc. Với màng lọc HEPA công nghiệp, người dùng tuyệt đối không nên rửa bằng nước hoặc dùng khí nén thổi mạnh. Cách làm này có thể phá hủy liên kết sợi thủy tinh, làm rách màng lọc và khiến bụi bẩn đi trực tiếp vào phòng sạch, gây nguy cơ nhiễm chéo.
- Theo dõi chênh áp định kỳ: Doanh nghiệp nên sử dụng đồng hồ đo chênh áp, chẳng hạn Dwyer Magnehelic, gắn tại AHU hoặc HEPA Box để theo dõi áp suất trước và sau phin lọc. Khi chênh áp tăng cao, điều đó cho thấy bụi đã tích tụ nhiều trong màng lọc và luồng gió bắt đầu bị cản trở.
- Xác định thời điểm thay phin lọc: Màng lọc HEPA cần được thay khi độ chênh áp vượt ngưỡng khuyến nghị của nhà sản xuất. Thông thường, thời điểm thay là khi trở lực đạt khoảng gấp đôi trở lực ban đầu, tương đương khoảng 500 Pa, hoặc khi phin đã sử dụng từ 6–12 tháng tùy môi trường vận hành.
- Không vệ sinh sai cách: Với lọc HEPA công nghiệp dùng trong HVAC, phòng sạch hoặc nhà máy, không nên giặt, xịt nước hay thổi khí nén trực tiếp vào màng lọc. Một số dòng lọc dân dụng có thể có lớp sơ lọc rửa được, nhưng điều này không áp dụng cho phin HEPA công nghiệp.
- Thay lọc thô và lọc trung gian đúng hạn: Pre-filter và Medium filter có nhiệm vụ giữ lại bụi lớn trước khi không khí đi đến HEPA. Nếu hai tầng lọc này bị bẩn hoặc không được thay đúng kỳ, màng lọc HEPA sẽ nhanh nghẹt, tăng chênh áp và giảm tuổi thọ.
- Kiểm tra độ kín sau khi thay mới: Khi lắp màng lọc HEPA mới, cần vệ sinh sạch bề mặt gioăng đệm, đặt phin đúng chiều gió và siết chặt chốt khóa khung. Việc này giúp hạn chế hiện tượng khí bẩn rò qua khe hở quanh phin lọc, còn gọi là bypassed air.
Lưu ý: Một phin lọc HEPA mới đạt chuẩn vẫn có thể hoạt động kém nếu lắp đặt không kín. Sau khi thay lọc, nên kiểm tra lại chênh áp, lưu lượng gió và tình trạng gioăng để đảm bảo hệ thống phòng sạch vận hành đúng yêu cầu.
Kết luận
Màng lọc HEPA là bộ lọc không khí hiệu suất cao, giữ vai trò quan trọng trong hệ thống HVAC dân dụng, thương mại và công nghiệp. Để chọn đúng lọc HEPA, doanh nghiệp cần hiểu rõ cấu tạo, nguyên lý hoạt động, cấp lọc, tiêu chuẩn thử nghiệm và thông số vận hành như trở lực, lưu lượng, kích thước.
