Kích thước điều hòa âm trần là thông số quan trọng trong thiết kế và thi công hệ thống MEP. Nếu chọn sai kích thước, máy có thể không lắp vừa trần, vướng ống gió, khó thoát nước ngưng hoặc gây rung ồn khi vận hành. Bài viết này Điều hoà Ecogreen – Vtec Asia tổng hợp các kích thước điều hòa âm trần Cassette, âm trần nối ống gió và miệng gió thông dụng.
Kích thước điều hòa âm trần Cassette chi tiết từ nhà sản xuất
Điều hòa âm trần Cassette thường gồm hai phần chính: thân máy lắp âm phía trên trần và panel mặt nạ lộ ra ngoài. Khi đọc catalogue kỹ thuật, cần phân biệt rõ kích thước thân máy, kích thước mặt lạnh điều hòa âm trần và kích thước panel để tránh nhầm lẫn khi triển khai bản vẽ MEP.
Kích thước điều hòa âm trần mini Cassette kiểu vuông
Điều hòa âm trần mini Cassette kiểu vuông thường dùng cho văn phòng nhỏ, phòng họp, cửa hàng nhỏ hoặc các không gian có trần dạng module. Ưu điểm lớn của dòng máy này là kích thước gọn, dễ đồng bộ với hệ trần nổi thạch cao 600 x 600 mm.
Một số thông số thường gặp gồm:
- Kích thước mặt lạnh: Khoảng 570 x 570 mm phù hợp với các ô trần tiêu chuẩn.
- Kích thước panel mặt nạ: Thường khoảng 650 x 650 mm che phủ mép trần sau khi hoàn thiện.
- Khả năng lắp đặt: Có thể đồng bộ với hệ trần T-Bar 600 x 600 mm mà không cần cắt xương trần quá nhiều.
- Ứng dụng thực tế: Phù hợp cho phòng nhỏ, phòng họp riêng, shop bán lẻ hoặc khu làm việc có diện tích vừa phải.

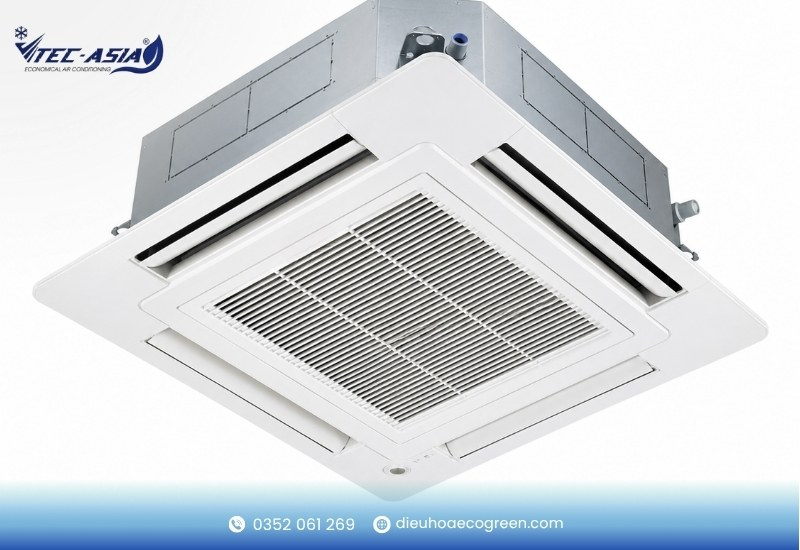

Kích thước điều hòa âm trần Cassette tiêu chuẩn kiểu vuông
Điều hòa âm trần Cassette tiêu chuẩn kiểu vuông là dòng phổ biến trong nhà hàng, sảnh lớn, văn phòng mở, phòng khách rộng hoặc showroom. Dòng này có công suất lớn hơn, lưu lượng gió cao hơn và yêu cầu không gian kỹ thuật phía trên trần cũng lớn hơn.
Các thông số đặc trưng cần lưu ý gồm:
- Kích thước thân máy/mặt lạnh: Khoảng 840 x 840 mm.
- Chiều cao thân máy: Dao động từ 256 mm đến 298 mm tùy công suất và thương hiệu.
- Kích thước panel mặt nạ: Thường là 950 x 950 mm phần này tiếp xúc và nhìn thấy trên mặt trần.
- Khoảng hở bảo trì: Cần chừa khoảng trống xung quanh máy để lấy gió hồi, mở hộp điện và kiểm tra bơm nước ngưng.
- Vị trí treo máy: Cần thể hiện rõ ty treo, khoảng cách treo và phương án chống rung trên bản vẽ thi công.
Khi bố trí điều hòa Cassette tiêu chuẩn, kỹ sư cần kiểm tra va chạm với ống gió PCCC, máng cáp điện, ống đồng, ống nước ngưng và các tuyến kỹ thuật đi ngang phía trên trần. Nếu máy treo không cân bằng hoặc thiếu chống rung, dàn lạnh có thể phát sinh tiếng ồn và truyền rung xuống hệ trần thạch cao.

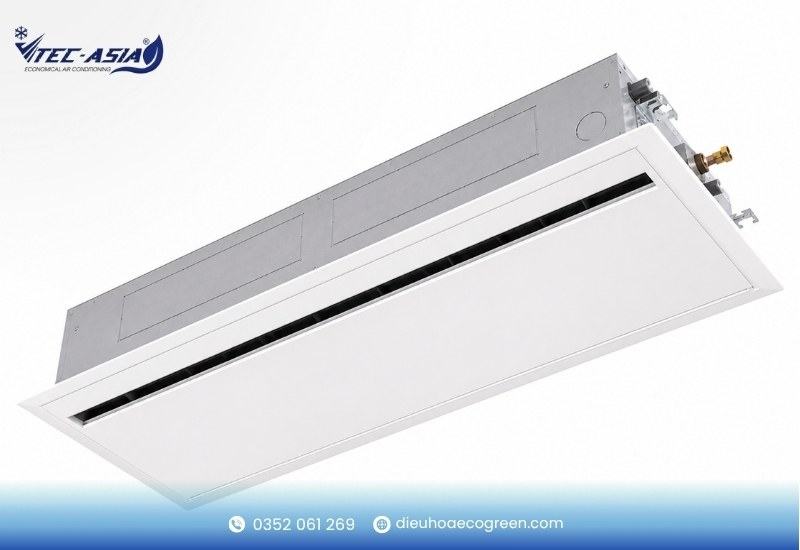

Kích thước điều hòa âm trần Cassette 1 hướng thổi kiểu chữ nhật
Điều hòa âm trần Cassette 1 hướng thổi kiểu chữ nhật phù hợp với hành lang, căn hộ cao cấp, phòng ngủ dài hẹp hoặc khu vực bị hạn chế cao độ trần. Dòng máy này có ưu điểm là thân máy mỏng, thường chỉ cao khoảng 132 mm đến 150 mm.
Chiều dài thân máy và panel của dòng Cassette 1 hướng thổi thay đổi khá lớn tùy thương hiệu như Daikin, LG hoặc các hãng điều hòa thương mại khác. Do đó, kỹ sư không nên dùng kích thước ước lượng chung cho mọi dự án mà cần kiểm tra catalogue theo đúng model.
Về bố trí, máy thường được lắp chạy song song với vách tường để tiết kiệm diện tích và tạo hướng gió hợp lý. Đây là phương án hiệu quả cho khu vực có dầm bê tông hạ thấp hoặc không đủ khoảng hở để lắp Cassette vuông tiêu chuẩn.
Kích thước điều hòa âm trần nối ống gió theo dải công suất
Điều hòa âm trần nối ống gió là dòng máy giấu hoàn toàn trên trần, chỉ để lộ miệng gió cấp và miệng gió hồi. Khi thiết kế, kỹ sư cần tính đúng kích thước dàn lạnh, hộp gió, ống gió mềm, ống gió cứng và khoảng hở bảo trì.
| Dải công suất | Chiều cao máy tham khảo | Đặc điểm kỹ thuật | Ứng dụng phù hợp |
| 9.000 – 18.000 BTU | Từ khoảng 200 mm | Máy mỏng, dễ lắp trong trần thấp | Phòng ngủ, phòng làm việc nhỏ, căn hộ |
| 24.000 – 36.000 BTU | Khoảng 245 – 250 mm | Dòng áp suất tĩnh trung bình, lưu lượng gió lớn hơn | Văn phòng, nhà phố, biệt thự, cửa hàng |
| 45.000 – 60.000 BTU | Khoảng 300 mm hoặc hơn | Cần không gian trần rộng, thường đi kèm hộp tiêu âm | Sảnh lớn, showroom, nhà hàng, khu thương mại |
Đặc điểm và kích thước các loại miệng gió điều hòa âm trần thông dụng
Miệng gió quyết định khả năng phân phối gió, vận tốc gió và mức độ thoải mái trong không gian sử dụng. Khi chọn miệng gió, kỹ sư cần cân bằng giữa lưu lượng gió, độ ồn, thẩm mỹ và tiêu chuẩn thông gió áp dụng cho công trình.
Một số kích thước cửa gió khuôn thông dụng gồm:
- 150 x 150 mm
- 200 x 200 mm
- 250 x 250 mm
- 300 x 300 mm
- 450 x 450 mm
- 600 x 600 mm
Kích thước thực tế cần tính theo lưu lượng gió, tốc độ gió cho phép và vị trí lắp đặt.

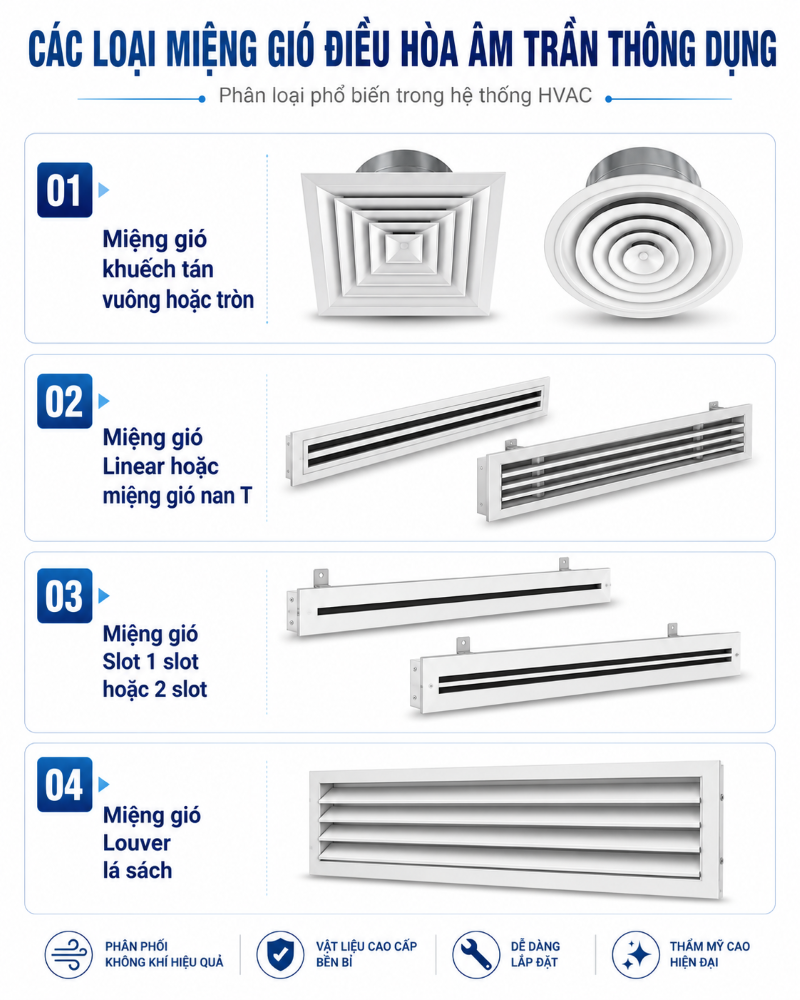

Các loại miệng gió phổ biến gồm:
- Miệng gió khuếch tán vuông hoặc tròn: Thường dùng cho văn phòng, cửa hàng, khu thương mại nhỏ. Loại này phân phối gió đều, dễ lắp đặt và phù hợp với nhiều kiểu trần.
- Miệng gió Linear hoặc miệng gió nan T: Phù hợp với căn hộ cao cấp, biệt thự, khách sạn và không gian yêu cầu tính thẩm mỹ cao. Kiểu miệng gió này tạo đường nét gọn, dễ giấu vào thiết kế trần.
- Miệng gió Slot 1 slot hoặc 2 slot: Được sử dụng cho không gian sang trọng, sảnh khách sạn, phòng khách lớn hoặc khu vực cần cấp gió theo dải dài.
- Miệng gió Louver lá sách: Dùng cho lấy gió tươi, thoát gió ngoài trời hoặc khu vực cần chống hắt mưa.
So sánh phương án sử dụng điều hòa âm trần Cassette và âm trần nối ống gió
Cassette và nối ống gió đều là giải pháp điều hòa âm trần phổ biến, nhưng phù hợp với các điều kiện mặt bằng khác nhau.
| Tiêu chí | Điều hòa âm trần Cassette | Điều hòa âm trần nối ống gió |
| Chiều cao trần yêu cầu | Cần khoảng hở đủ cho thân máy và bảo trì | Linh hoạt hơn với dòng máy mỏng, nhưng cần thêm không gian cho ống gió |
| Thiết kế kiến trúc | Lộ panel mặt nạ trên trần | Chỉ lộ miệng gió, thẩm mỹ cao hơn |
| Chi phí thiết bị và vật tư | Thường đơn giản hơn, ít phụ kiện hơn | Có thể cao hơn do cần ống gió, hộp gió, miệng gió, bảo ôn |
| Thời gian thi công | Nhanh hơn, ít hạng mục phối hợp | Phức tạp hơn, cần phối hợp nhiều bộ môn |
| Bảo trì | Dễ tiếp cận qua panel | Cần bố trí cửa thăm kỹ thuật hợp lý |
| Không gian phù hợp | Văn phòng, nhà hàng, showroom, phòng lớn | Căn hộ cao cấp, biệt thự, khách sạn, không gian cần giấu máy |
Với mặt bằng cần thi công nhanh, chi phí hợp lý và không quá khắt khe về thẩm mỹ trần, Cassette là phương án hiệu quả. Với không gian cao cấp, cần giấu toàn bộ thiết bị và kiểm soát hướng gió tốt hơn, điều hòa nối ống gió thường là lựa chọn phù hợp.
Hướng dẫn kỹ thuật tính toán cao độ và khoảng hở thực tế khi thi công
Trước khi thi công điều hòa âm trần, đội kỹ thuật cần kiểm tra cao độ bê tông, chiều cao trần thạch cao, kích thước dàn lạnh, đường ống nước ngưng, ty treo và các tuyến kỹ thuật đi ngang.

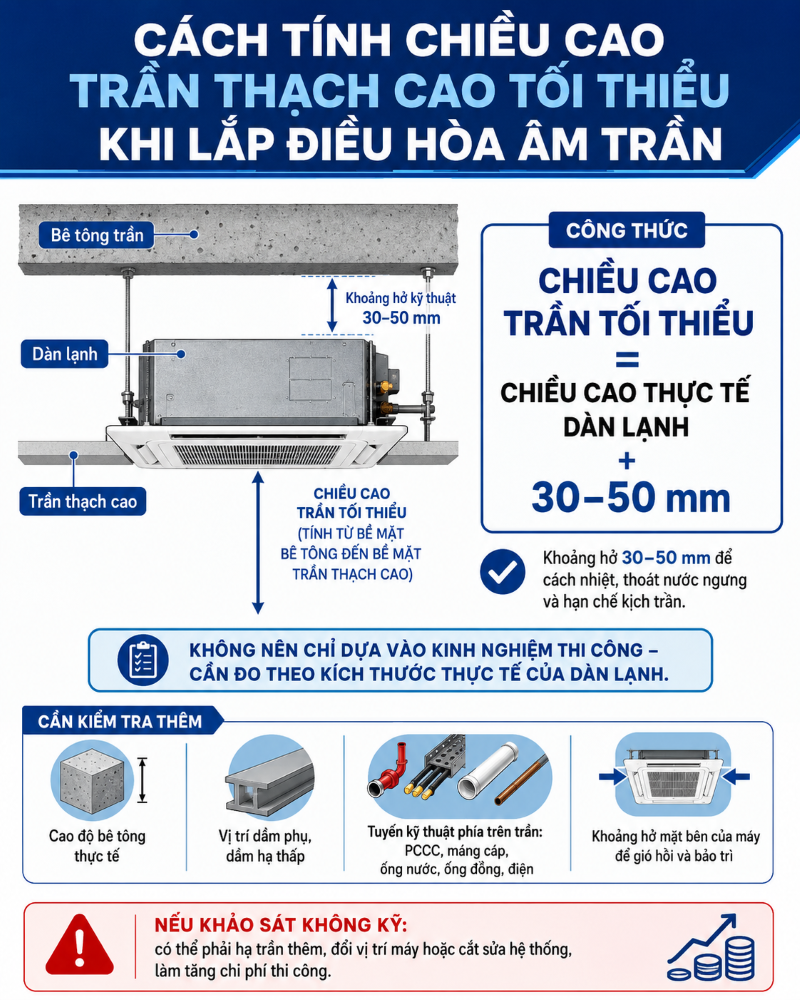

Cách tính chiều cao trần thạch cao tối thiểu khi lắp điều hòa âm trần
Chiều cao trần thạch cao tối thiểu cần được tính từ kích thước thực tế của dàn lạnh, không nên chỉ dựa trên kinh nghiệm thi công. Công thức kiểm tra cơ bản là:
Chiều cao trần tối thiểu = Chiều cao thực tế của mặt lạnh + Khoảng cách duy trì cách nhiệt, thoát nước
Trong đó, khoảng cách duy trì cách nhiệt và thoát nước nên tối thiểu từ 30 mm đến 50 mm. Khoảng hở này giúp bố trí bảo ôn, xử lý nước ngưng và hạn chế hiện tượng kịch trần.
Khi khảo sát công trường, cần kiểm tra thêm các yếu tố sau:
- Cao độ bê tông thực tế: Vì bản vẽ thiết kế có thể khác với hiện trạng sau xây dựng.
- Vị trí dầm phụ và dầm hạ thấp: Đây là yếu tố dễ gây vướng khi treo dàn lạnh.
- Tuyến kỹ thuật phía trên trần: Gồm ống gió PCCC, máng cáp, ống nước, ống đồng và đường điện.
- Khoảng hở mặt bên của máy: Cần đủ để gió hồi ổn định và mở hộp bo mạch khi bảo trì.
Nếu không kiểm tra kỹ từ đầu, nhà thầu có thể phải hạ trần thêm, đổi vị trí máy hoặc cắt sửa hệ thống kỹ thuật, gây tăng chi phí thi công.
Quy cách lắp đặt ty treo và chống rung cho dàn lạnh
Ty treo và chống rung là hai hạng mục bắt buộc phải kiểm tra kỹ khi lắp dàn lạnh âm trần, đặc biệt với điều hòa Cassette, dàn lạnh nối ống gió và FCU. Nếu thi công sai quy cách, máy dễ bị lệch cao độ, rung lắc, phát sinh tiếng ồn hoặc làm nứt trần thạch cao trong quá trình vận hành.
| Hạng mục ty treo | Quy cách kỹ thuật cần áp dụng |
| Đường kính ty | Dàn nhỏ dưới 30 kg có thể dùng ty M8; dàn 24.000 – 48.000 BTU hoặc dàn nặng nên dùng ty M10 mạ kẽm. |
| Số lượng ty | Lắp 4 ty treo tại 4 góc dàn lạnh, vị trí treo cách mép máy khoảng 10 – 15 cm tùy cấu tạo khung máy. |
| Khoảng cách ty | Bố trí đúng theo kích thước khung treo trong catalogue kỹ thuật, bảo đảm tải trọng phân đều lên 4 điểm treo. |
| Cố định vào trần bê tông | Khoan bê tông chắc chắn, dùng bulông nở inox hoặc bulông nở mạ kẽm, kết hợp long đền và đệm cao su nếu cần giảm rung. |
| Độ dài ty | Đủ để bố trí thân máy, tăng đơ, cụm chống rung và khoảng hở kỹ thuật giữa trần bê tông với trần thạch cao. |
| Cân chỉnh máy | Bắt buộc dùng thước thủy nivo để căn thăng bằng. Với một số trường hợp, có thể tạo độ dốc nhẹ khoảng 1 – 2° về phía bơm hoặc đầu thoát nước ngưng. |
Với dàn lạnh âm trần, khoảng hở giữa trần bê tông và trần thạch cao thường cần đủ cho thân máy, đường ống nước ngưng, bảo ôn, hộp điện và thao tác bảo trì. Không nên cắt ty quá ngắn vì sẽ làm máy bị kịch trần, khó cân chỉnh hoặc không còn không gian để xử lý rung.
| Loại chống rung | Khi nào nên dùng | Quy cách lắp đặt |
| Đệm cao su chống rung | Phù hợp với FCU, dàn lạnh nhỏ, dàn dưới 24.000 BTU hoặc thiết bị có khối lượng nhẹ. | Lót tại vị trí tiếp xúc giữa ty treo, ê-cu, long đền và khung treo máy để giảm rung truyền xuống trần. |
| Lò xo chống rung dạng treo | Phù hợp với FCU/AHU hoặc dàn lạnh công suất lớn trên 24.000 BTU, khối lượng nặng, độ rung cao. | Lắp giữa giá treo trần và khung máy, thay cho đệm cao su thông thường để tăng khả năng hấp thụ dao động. |
Các thông số về ống dẫn nước ngưng và bơm thông minh tích hợp
Đường ống nước ngưng ảnh hưởng lớn đến độ bền của trần thạch cao. Nếu thiết kế sai cao độ hoặc thiếu độ dốc, nước có thể chảy ngược, đọng trong ống hoặc rò rỉ xuống trần hoàn thiện.
Với nhiều dòng điều hòa âm trần hiện nay, bơm nước ngưng tích hợp có thể nâng nước từ khoảng 500 mm đến 850 mm tính từ đáy máy. Tuy nhiên, thông số này cần kiểm tra theo đúng model, vì mỗi thương hiệu có giới hạn cột áp khác nhau.
Khi thi công ống nước ngưng, cần lưu ý:
- Độ dốc ống ngang: Tối thiểu 1/100 từ máy về trục thoát chính.
- Bọc cách nhiệt: Nên dùng bảo ôn AeroFlex, Superlon hoặc vật liệu tương đương để tránh đọng sương.
- Cao độ ống: Phải phối hợp với cao độ trần thạch cao, vị trí bơm xả và tuyến ống chính.
- Điểm xả nước: Cần đảm bảo nước thoát tự nhiên, không bị gấp khúc hoặc tạo túi khí trong đường ống.
Với công trình lớn, nên thử nước và chạy kiểm tra bơm nước ngưng trước khi đóng trần. Bước này giúp phát hiện sớm rò rỉ, tắc nghẽn hoặc lỗi cao độ thoát nước.
Điều hòa Vtec Asia – Giải pháp làm mát công nghiệp tiết kiệm điện
Điều hoà Vtec Asia cung cấp các giải pháp làm mát công nghiệp cho nhà xưởng, kho hàng, khu sản xuất và không gian thương mại quy mô lớn. Thay vì chỉ tập trung vào bán thiết bị, Ecogreen tư vấn phương án theo hiện trạng công trình, nhu cầu sử dụng và chi phí vận hành dài hạn.
Các dịch vụ nổi bật của Ecogreen gồm:
- Tư vấn thiết kế hệ thống làm mát nhà xưởng: Khảo sát mặt bằng, tính toán lưu lượng gió và đề xuất phương án phù hợp với từng loại nhà xưởng.
- Cung cấp và lắp đặt điều hòa công nghiệp: Triển khai hệ thống điều hòa cho xưởng sản xuất, kho, showroom, khu thương mại và văn phòng lớn.
- Thi công hệ thống thông gió: Thiết kế quạt hút, quạt cấp gió tươi, đường ống gió và miệng gió theo nhu cầu thực tế.
- Giải pháp làm mát tiết kiệm điện: Tối ưu công suất thiết bị, hướng gió và thời gian vận hành để giảm chi phí điện năng.
- Bảo trì và kiểm tra hệ thống định kỳ: Giúp thiết bị vận hành ổn định, hạn chế sự cố và kéo dài tuổi thọ hệ thống.
Kết luận
Kích thước điều hòa âm trần cần được kiểm tra kỹ ngay từ giai đoạn thiết kế MEP. Với điều hòa Cassette, cần phân biệt rõ kích thước thân máy và panel mặt nạ. Với điều hòa nối ống gió, cần tính thêm hộp gió, ống gió, ESP và miệng gió. Với mọi phương án, cao độ trần, ty treo, chống rung và nước ngưng đều phải được kiểm tra trước khi đóng trần.
