FCU là gì và vì sao thiết bị này xuất hiện trong hầu hết các hệ thống điều hòa trung tâm hiện đại? Nếu điều hòa cục bộ giống như từng “chiếc quạt riêng lẻ”, thì FCU đóng vai trò như “điểm phân phối lạnh thông minh” trong toàn bộ hệ thống. Hiểu rõ máy lạnh FCU là gì không chỉ giúp bạn nắm nguyên lý vận hành, mà còn giúp lựa chọn giải pháp làm mát tối ưu, tiết kiệm điện và phù hợp với từng công trình cụ thể. Trong bài viết này, Điều hoà Ecogreen – Vtec Asia sẽ giúp bạn hiểu rõ hơn về FCU.

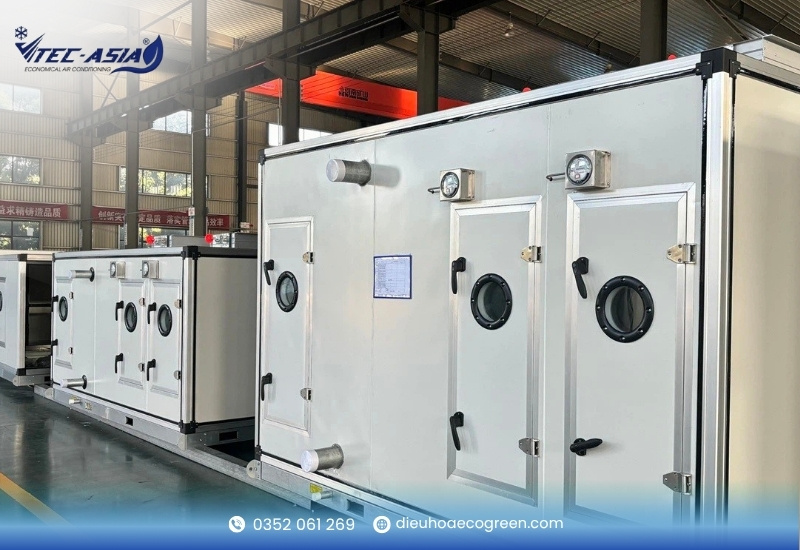

FCU là gì? Máy lạnh FCU là gì trong hệ thống HVAC
FCU là viết tắt của Fan Coil Unit, là thiết bị xử lý không khí cục bộ trong hệ thống HVAC. Thiết bị này kết hợp quạt gió và dàn coil trao đổi nhiệt để làm lạnh hoặc sưởi ấm không khí tại từng khu vực riêng.
Máy lạnh FCU thường được dùng trong hệ thống điều hòa trung tâm, kết nối với chiller để nhận nước lạnh hoặc nước nóng. Không khí trong phòng được quạt hút qua dàn coil, trao đổi nhiệt rồi thổi lại vào không gian sử dụng.
Trong hệ thống HVAC, FCU giúp điều chỉnh nhiệt độ độc lập cho từng phòng, từng khu vực mà không ảnh hưởng toàn bộ công trình. Nhờ thiết kế nhỏ gọn, linh hoạt treo trần, âm trần hoặc nối ống gió, FCU phù hợp cho văn phòng, khách sạn, nhà xưởng và nhiều công trình thương mại.

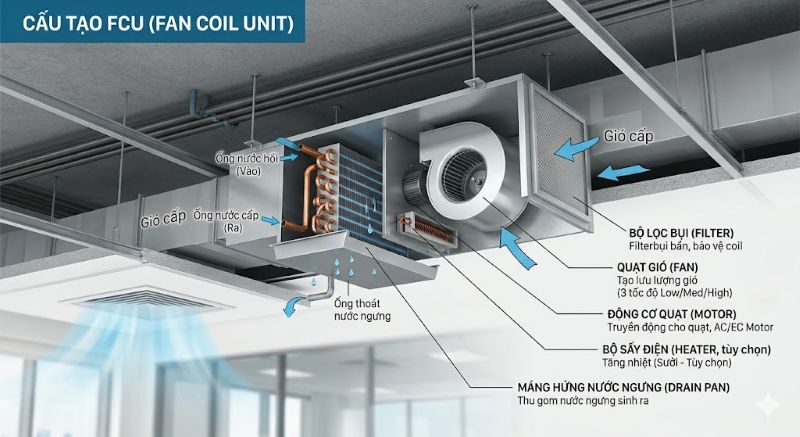

Cấu tạo FCU gồm những bộ phận nào?
FCU có cấu tạo khá gọn, gồm các bộ phận chính phối hợp để hút gió, trao đổi nhiệt và đưa không khí đã xử lý trở lại không gian sử dụng.
- Quạt gió (Fan): Tạo lưu lượng gió đi qua thiết bị, giúp không khí được tuần hoàn liên tục trong phòng. Quạt trong FCU thường có 3 cấp tốc độ gồm Low/Med/High, cho phép điều chỉnh lưu lượng gió theo nhu cầu làm mát thực tế. Tùy theo công suất thiết bị, lưu lượng gió của FCU thường dao động khoảng 300–1.200 m³/h.
- Động cơ quạt (Motor): Truyền động cho quạt hoạt động, thường sử dụng motor AC hoặc EC tùy từng dòng FCU.
- Dàn ống trao đổi nhiệt (Coil): Trao đổi nhiệt giữa nước lạnh hoặc nước nóng từ hệ thống trung tâm với không khí đi qua dàn.
- Bộ lọc bụi (Filter): Giữ lại bụi bẩn trước khi không khí đi qua coil, giúp bảo vệ thiết bị và cải thiện chất lượng không khí.
- Máng hứng nước ngưng (Drain Pan): Thu gom nước ngưng sinh ra trong quá trình làm lạnh, sau đó dẫn ra ngoài qua đường ống thoát nước.
- Bộ sấy điện (Heater, tùy chọn): Có ở một số model FCU, dùng khi cần sưởi hoặc tăng nhiệt trong không gian sử dụng.
Các dạng FCU thường dùng trong hệ thống điều hòa
FCU được phân loại dựa trên hình dạng thiết bị, vị trí lắp đặt và cách phân phối gió trong không gian. Tùy theo yêu cầu thẩm mỹ, diện tích phòng và điều kiện thi công trần, công trình có thể lựa chọn FCU treo tường, FCU âm trần nối ống gió hoặc FCU cassette.

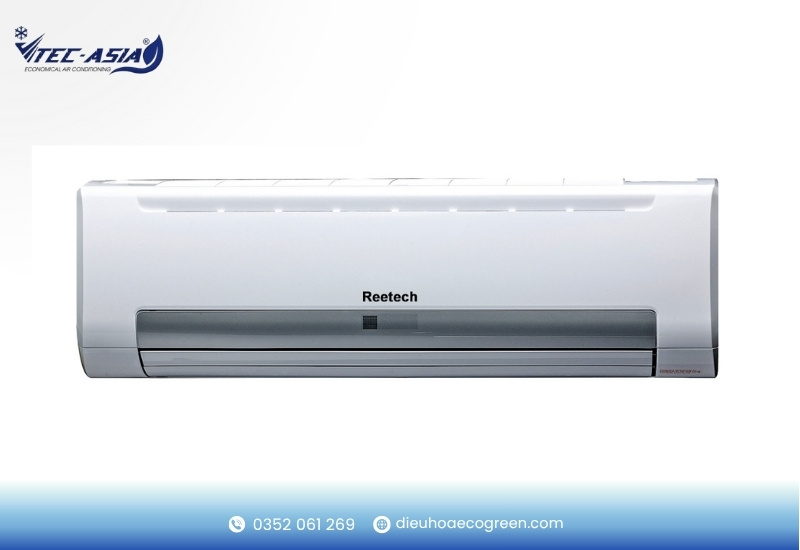

FCU kiểu treo tường / áp tường / áp trần
FCU kiểu treo tường, áp tường hoặc áp trần có thiết kế nhỏ gọn, thường được lắp trực tiếp trên tường, sát trần hoặc tại các vị trí dễ tiếp cận để cấp gió cho không gian bên trong.
- Đặc điểm nhận dạng: Thiết bị thường có dạng hộp chữ nhật, kích thước gọn, dễ nhận biết qua mặt hút gió và cửa thổi gió bố trí trực tiếp trên thân máy. Loại này không cần giấu trong trần thạch cao nên thuận tiện khi lắp đặt ở các khu vực có trần thấp hoặc không có trần giả.
- Công trình phù hợp: Phù hợp với phòng nhỏ, phòng ngủ, văn phòng cá nhân, hành lang, căn hộ hoặc các khu vực cải tạo không có sẵn không gian kỹ thuật phía trên trần.
- Ưu điểm riêng: Dễ lắp đặt, chi phí thi công thấp, không yêu cầu hệ thống ống gió phức tạp. Ngoài ra, thiết bị dễ tiếp cận khi vệ sinh, bảo trì hoặc thay thế linh kiện.

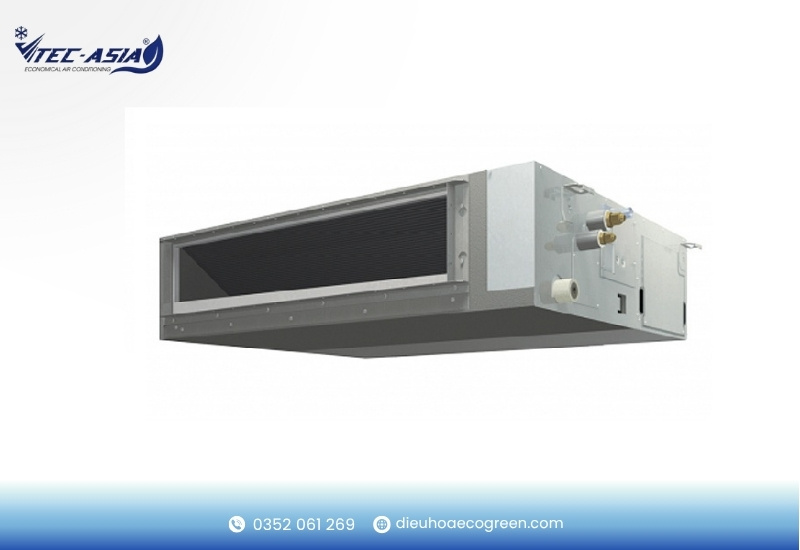

FCU âm trần nối ống gió / giấu trần
FCU âm trần nối ống gió được lắp ẩn bên trong trần, sau đó kết nối với hệ thống ống gió để phân phối không khí đến các miệng gió trong phòng. Khi hoàn thiện, người dùng hầu như chỉ nhìn thấy miệng gió cấp và hồi.
- Đặc điểm nhận dạng: Thân máy được giấu trên trần, không lộ trực tiếp trong không gian sử dụng. Gió sau khi xử lý được dẫn qua ống gió mềm hoặc ống gió cứng đến các miệng gió, giúp bố trí hướng cấp gió linh hoạt hơn.
- Công trình phù hợp: Phù hợp với văn phòng, khách sạn, nhà hàng, căn hộ cao cấp hoặc các công trình yêu cầu trần phẳng, thẩm mỹ cao và không muốn để lộ thiết bị điều hòa.
- Ưu điểm riêng: Tính thẩm mỹ cao do thiết bị được giấu kín trên trần. Khả năng phân phối gió linh hoạt, có thể cấp gió đến nhiều vị trí trong cùng một khu vực, đồng thời giúp không gian nội thất gọn gàng và đồng bộ hơn.

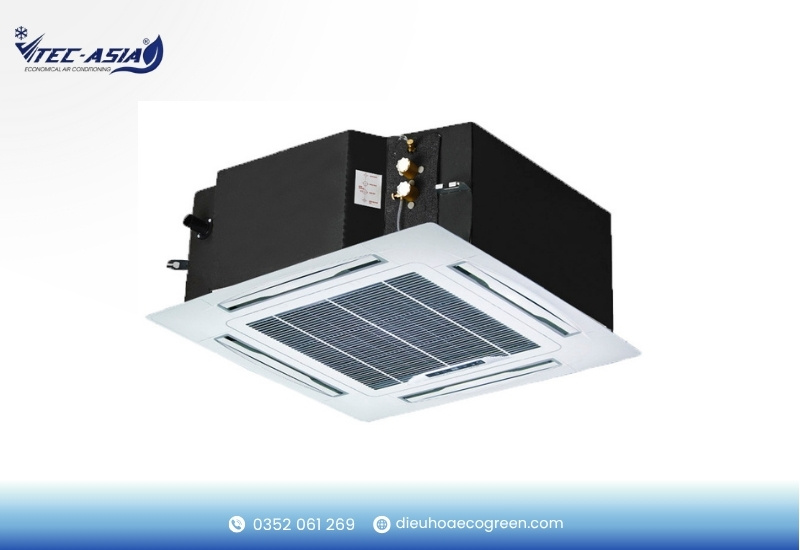

FCU Cassette 4 hướng / 1 hướng
FCU cassette là dạng thiết bị lắp âm trần, có mặt nạ lộ phía dưới trần để hút và thổi gió trực tiếp vào không gian. Tùy thiết kế, FCU cassette có thể thổi gió 4 hướng hoặc 1 hướng.
- Đặc điểm nhận dạng: Thiết bị có mặt nạ vuông hoặc chữ nhật nằm trên bề mặt trần. Loại cassette 4 hướng phân phối gió đều ra nhiều phía, trong khi cassette 1 hướng tập trung luồng gió theo một hướng nhất định, phù hợp với cách bố trí mặt bằng cụ thể.
- Công trình phù hợp: Phù hợp với không gian rộng như trung tâm thương mại, showroom, phòng họp lớn, sảnh chờ, nhà hàng hoặc các khu vực cần làm mát nhanh và phân phối gió trực tiếp.
- Ưu điểm riêng: Khả năng phân phối gió tốt, giúp luồng khí lan tỏa đều trong không gian. FCU cassette 4 hướng phù hợp với khu vực mở cần làm mát đồng đều, còn cassette 1 hướng phù hợp với không gian hẹp dài hoặc khu vực cần định hướng gió rõ ràng.
Xem thêm: Thiết bị MAU là gì?

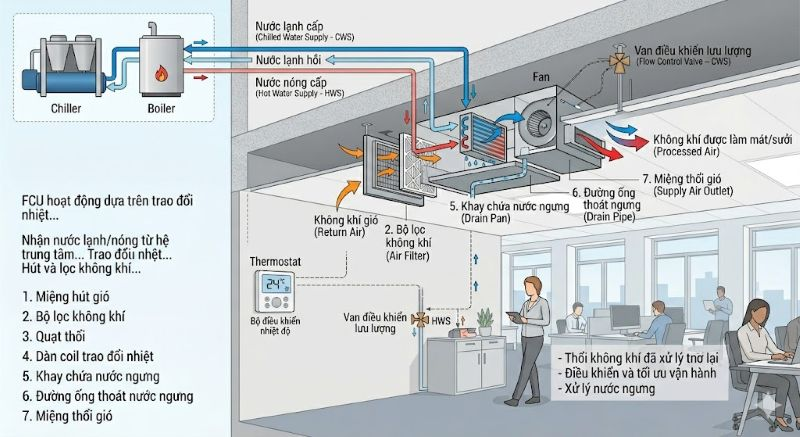

Nguyên lý hoạt động của FCU trong hệ thống điều hòa
FCU hoạt động dựa trên nguyên lý trao đổi nhiệt giữa không khí trong phòng và nước lạnh hoặc nước nóng từ hệ thống trung tâm. Thiết bị đóng vai trò dàn lạnh đầu cuối, trực tiếp xử lý và phân phối không khí theo từng khu vực riêng.
- Nhận nước lạnh/nóng từ hệ trung tâm: Dàn coil bên trong FCU nhận nước lạnh từ chiller hoặc nước nóng từ boiler thông qua hệ thống đường ống.
- Hút và lọc không khí: Quạt gió hút không khí trong phòng, đưa qua bộ lọc để loại bỏ bụi bẩn trước khi đi vào dàn trao đổi nhiệt.
- Trao đổi nhiệt tại dàn coil: Không khí đi qua coil sẽ trao đổi nhiệt với nước bên trong, từ đó giảm hoặc tăng nhiệt độ theo nhu cầu làm mát hoặc sưởi.
- Thổi không khí đã xử lý trở lại phòng: Sau khi đạt nhiệt độ mong muốn, không khí được quạt thổi ngược lại không gian để duy trì điều kiện ổn định.
- Điều khiển và tối ưu vận hành: FCU sử dụng thermostat và van điều khiển để điều chỉnh nhiệt độ, lưu lượng nước, giúp tiết kiệm điện và vận hành linh hoạt theo từng khu vực.
- Xử lý nước ngưng: Trong quá trình làm lạnh, hơi ẩm ngưng tụ sẽ được thu vào khay và dẫn ra ngoài qua hệ thống thoát nước, tránh đọng nước và ẩm mốc.
Ưu và nhược điểm của FCU là gì
FCU được đánh giá là giải pháp linh hoạt trong hệ thống điều hòa trung tâm, đặc biệt với các công trình cần chia nhỏ khu vực sử dụng. Tuy nhiên, bên cạnh những lợi thế rõ rệt, thiết bị này cũng tồn tại một số hạn chế cần cân nhắc.

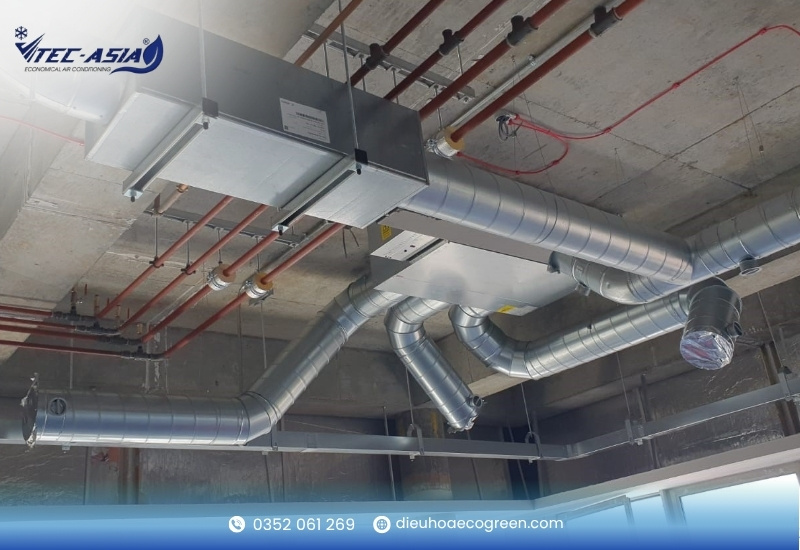

Ưu điểm của FCU
FCU mang lại nhiều lợi ích về chi phí, vận hành và khả năng ứng dụng thực tế trong các công trình dân dụng và công nghiệp.
- Chi phí đầu tư và lắp đặt hợp lý: Cấu tạo đơn giản, không cần hệ thống ống gió phức tạp như AHU nên chi phí thiết bị và thi công thấp hơn.
- Linh hoạt trong thiết kế và bố trí: Có thể lắp âm trần, treo tường hoặc nối ống gió, phù hợp nhiều không gian như văn phòng, khách sạn, nhà xưởng.
- Vận hành êm, dễ bảo trì: Độ ồn thấp khi lắp đúng kỹ thuật; việc vệ sinh lọc gió, dàn coil và hệ thoát nước tương đối đơn giản.
- Điều khiển độc lập từng khu vực: Mỗi FCU có thể điều chỉnh riêng nhiệt độ, giúp tiết kiệm điện khi không sử dụng toàn bộ hệ thống.
Nhược điểm của FCU
Bên cạnh ưu điểm, FCU cũng có một số hạn chế về khả năng xử lý không khí và phụ thuộc vào hệ thống trung tâm.
- Khả năng xử lý không khí hạn chế: FCU chủ yếu làm lạnh hoặc sưởi, chỉ lọc bụi cơ bản, không xử lý khí tươi hay độ ẩm như AHU.
- Giới hạn về công suất và diện tích: Mỗi thiết bị chỉ phục vụ khu vực nhỏ; nếu dùng cho không gian lớn cần nhiều FCU, gây khó kiểm soát đồng đều nhiệt độ.
- Phụ thuộc hệ thống trung tâm: FCU phải kết hợp với chiller; nếu hệ trung tâm gặp sự cố, toàn bộ hệ thống sẽ bị ảnh hưởng.
- Yêu cầu bảo trì định kỳ: Cần vệ sinh thường xuyên để tránh tắc nước ngưng, bám bụi, giảm hiệu suất vận hành.

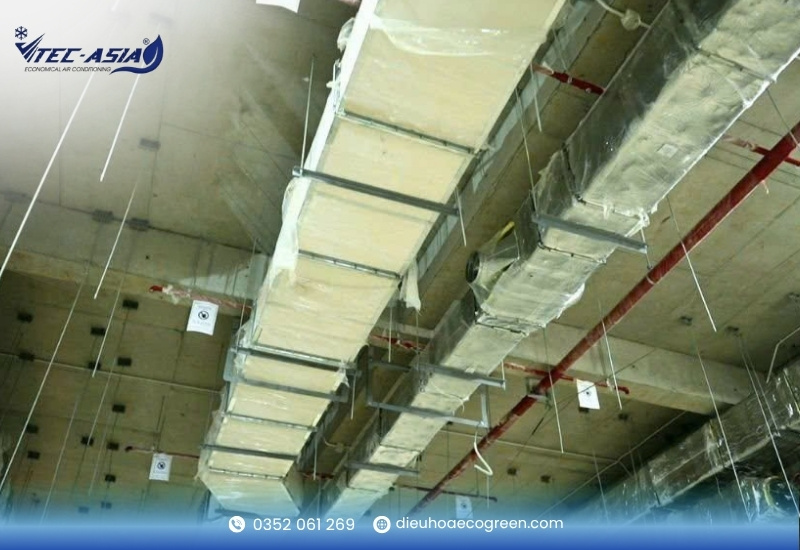

Ứng dụng của FCU trong thực tế
FCU thường được dùng trong hệ thống HVAC trung tâm để làm mát hoặc sưởi ấm từng phòng, từng khu vực riêng biệt. Nhờ khả năng điều khiển cục bộ, thiết bị này phù hợp với nhiều công trình có nhu cầu chia zone rõ ràng.
- Tòa nhà văn phòng, chung cư, căn hộ cao cấp: FCU thường được lắp âm trần trong từng phòng, giúp điều chỉnh nhiệt độ độc lập theo nhu cầu làm việc hoặc sinh hoạt.
- Khách sạn, resort: FCU được dùng cho phòng ngủ, phòng họp, spa hoặc khu dịch vụ, giúp kiểm soát nhiệt độ riêng và nâng cao sự thoải mái cho khách.
- Trung tâm thương mại, siêu thị, trung tâm hội nghị: FCU phù hợp cho phòng VIP, phòng họp, khu back-of-house hoặc các khu vực nhỏ cần xử lý tải lạnh cục bộ.
- Bệnh viện, trường học, phòng thí nghiệm: FCU có thể kết hợp với hệ thống cấp gió tươi và lọc khí để duy trì nhiệt độ, độ ẩm và chất lượng không khí ổn định.
- Nhà máy, khu công nghiệp: FCU thường làm mát văn phòng, phòng kỹ thuật, phòng điều khiển hoặc các khu vực cần điều hòa cục bộ trong nhà xưởng.
- Phòng sạch, cleanroom: FCU có thể phối hợp với AHU và hệ thống lọc HEPA để kiểm soát nhiệt độ cục bộ, đáp ứng yêu cầu vi khí hậu chính xác.
Yêu cầu và hướng dẫn lắp đặt FCU
FCU cần được lắp đặt đúng kỹ thuật để đảm bảo hiệu suất làm lạnh, an toàn khi vận hành và thuận tiện cho bảo trì. Trước khi thi công, cần kiểm tra vị trí lắp, đường ống nước lạnh, hệ thống thoát nước ngưng và nguồn điện theo bản vẽ thiết kế.

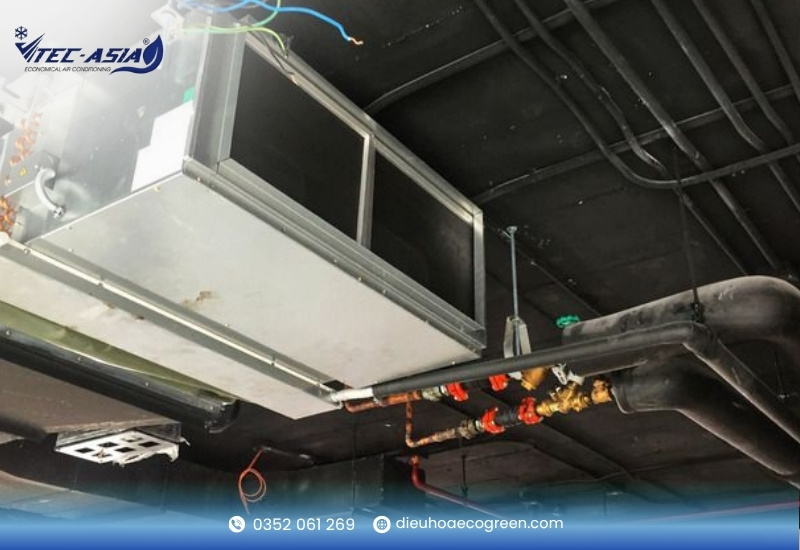

Yêu cầu kỹ thuật trước khi lắp đặt FCU
- Khoảng cách lắp đặt: Vị trí lắp FCU cần thông thoáng, có đủ không gian thao tác và bảo trì. Thiết bị thường cách trần giả tối thiểu 200–300 mm và cách tường khoảng 500 mm để thuận tiện kết nối ống gió, ống nước và phụ kiện.
- Đường ống nước lạnh: Áp suất nước vào/ra thường khoảng 0.8–1.6 bar. Nhiệt độ nước vào khoảng 7–12°C, nước ra khoảng 12–17°C tùy hệ chiller. Đường ống nên được bọc cách nhiệt đầy đủ và lắp van 2 ngả hoặc 3 ngả đúng thứ tự để hạn chế rò rỉ.
- Thoát nước ngưng: Ống thoát nước ngưng cần có độ dốc tối thiểu 1%, tương đương 1 cm/m, hướng về điểm thoát. Thường sử dụng ống PVC Ø21–27 mm, có bọc cách nhiệt và lắp P-trap nếu thiết kế yêu cầu để tránh ứ đọng nước.
- Nguồn điện và tiếp địa: Nguồn điện phải phù hợp với model FCU, thường là 220V/1 pha hoặc 380V/3 pha. Cần kiểm tra điện áp trước khi đấu nối, đồng thời lắp aptomat, chống giật ELCB và tiếp địa riêng để đảm bảo an toàn.
Các bước lắp đặt FCU cơ bản
- Chuẩn bị: Kiểm tra thiết bị, phụ kiện và dụng cụ thi công như ty ren, cao su hoặc lò xo chống rung, van, ống gió mềm, vật tư cách nhiệt. Đối chiếu với shopdrawing đã phê duyệt và dọn sạch khu vực thi công.
- Lắp đặt thiết bị: Đánh dấu vị trí treo theo bản vẽ, khoan ty ren và lắp bộ phận chống rung. Sau đó treo cố định FCU, cân chỉnh độ thăng bằng để đảm bảo thiết bị vận hành ổn định.
- Kết nối hệ thống: Đấu nối cụm van nước lạnh, ống gió cấp/hồi, dây nguồn, dây điều khiển và ống thoát nước ngưng. Các mối nối cần kín khít, đường ống được cách nhiệt đầy đủ và đảm bảo đúng độ dốc thoát nước.
- Chạy thử: Kiểm tra rò rỉ nước, đo điện áp và dòng điện vận hành. Khi chạy thử, cần đo nhiệt độ gió ra, thường khoảng 10–14°C, kiểm tra độ ồn, rung động, lưu lượng gió và khả năng thoát nước ngưng.
- Hiệu chỉnh và bàn giao: Nếu thông số chưa đạt, cần hiệu chỉnh tốc độ quạt, lưu lượng nước, van điều khiển hoặc hệ thống gió. Thiết bị chỉ nên bàn giao khi vận hành ổn định, không rò nước, không rung ồn bất thường và đạt yêu cầu thiết kế.
Các câu hỏi thường gặp về FCU
Dưới đây là những câu hỏi phổ biến giúp người dùng hiểu nhanh về cách FCU hoạt động, phạm vi ứng dụng và các lưu ý khi lựa chọn thiết bị.
FCU và AHU khác nhau như thế nào?
FCU xử lý không khí cục bộ tại từng phòng hoặc từng khu vực nhỏ, công suất thường nhỏ hơn và chủ yếu tuần hoàn gió trong phòng. AHU xử lý không khí tập trung cho khu vực lớn hoặc toàn tòa nhà, có thể lọc khí, kiểm soát độ ẩm và cấp gió tươi.
Công trình nhỏ thường dùng FCU để kiểm soát nhiệt độ từng phòng. Công trình lớn có thể kết hợp cả AHU và FCU để vừa cấp gió tươi, vừa xử lý tải lạnh cục bộ.
FCU có cần kết hợp với chiller không?
Có. FCU là thiết bị đầu cuối, không tự tạo ra nguồn lạnh. Thiết bị cần nhận nước lạnh từ chiller, thường khoảng 7°C nước vào / 12°C nước ra, để trao đổi nhiệt và làm mát không khí.
Nếu công trình không sử dụng chiller, có thể cân nhắc hệ thống VRV/VRF hoặc điều hòa cục bộ thay thế.
Một FCU làm mát được bao nhiêu m²?
Tùy công suất thiết bị. Tham khảo sơ bộ, FCU 1,5 kW phù hợp phòng khoảng 20–25 m², FCU 3 kW phù hợp khoảng 35–50 m², còn FCU 6 kW có thể dùng cho khu vực khoảng 60–80 m².
Ngoài diện tích, cần tính thêm tải nhiệt từ thiết bị, số lượng người, hướng nắng, mặt kính và mức độ cách nhiệt của công trình.
FCU bảo trì định kỳ bao lâu một lần?
Thông thường, lọc gió nên được vệ sinh 1–2 tháng/lần. Khi vệ sinh FCU, dàn coil, khay nước ngưng và đường thoát nước nên được kiểm tra, vệ sinh khoảng 3–6 tháng/lần.
Với công trình nhiều bụi hoặc vận hành liên tục 24/7, nên rút ngắn chu kỳ bảo trì xuống khoảng 1–2 tháng/lần cho dàn coil để duy trì hiệu suất làm lạnh.
FCU có sưởi ấm được không?
Có. FCU có thể sưởi ấm nếu hệ thống trung tâm có boiler cấp nước nóng hoặc thiết bị được trang bị thêm bộ sấy điện.
Một số model FCU hỗ trợ hệ thống 2 ống, tức làm lạnh hoặc sưởi luân phiên, hoặc 4 ống, cho phép làm lạnh và sưởi độc lập linh hoạt hơn.
Tiếng ồn của FCU có lớn không?
FCU thường vận hành ở mức khoảng 30–45 dB(A) tùy tốc độ quạt và model. Ở tốc độ thấp, tiếng ồn tương đối nhẹ, phù hợp với phòng ngủ khách sạn hoặc văn phòng cần sự yên tĩnh.
Tuy nhiên, nếu lắp đặt không đúng kỹ thuật như thiếu đệm chống rung, ống nước không cố định tốt hoặc quạt bám bẩn, tiếng ồn có thể tăng đáng kể.
FCU motor AC và motor EC khác nhau như thế nào?
Motor AC là loại truyền thống, chi phí thấp hơn nhưng tiêu thụ điện nhiều hơn. Motor EC có khả năng điều chỉnh tốc độ linh hoạt, vận hành êm và tiết kiệm điện tốt hơn.
Thông thường, motor EC có thể giúp giảm điện năng tiêu thụ khoảng 30–50% so với motor AC. Vì vậy, các dự án cần tiết kiệm điện dài hạn nên ưu tiên FCU dùng motor EC.
Kết luận
Hiểu rõ FCU là gì và máy lạnh FCU là gì sẽ giúp bạn đánh giá đúng vai trò của thiết bị này trong hệ thống điều hòa trung tâm. FCU phù hợp với các công trình cần kiểm soát nhiệt độ độc lập theo từng phòng, từng khu vực và muốn tối ưu không gian lắp đặt.
Tuy nhiên, để hệ thống vận hành hiệu quả, cần tính toán đúng công suất, vị trí lắp đặt, đường ống nước lạnh và phương án bảo trì. Liên hệ Điều hoà Ecogreen – Vtec Asia để được tư vấn giải pháp làm mát tiết kiệm điện, linh hoạt và phù hợp với nhu cầu thực tế của công trình.
